建立与控制器的连接
概述
硬件地址
控制器最初没有 IP 地址，而是通过印制的硬件地址（MAC 地址）进行寻址。该地址由 6 个十六进制数字组成，格式为：44-AA-E8-xx-xx-xx。
硬件地址是唯一的，在生产过程中进行分配且不可更改。通常，仅在固件更新时需要使用此地址。引导加载程序结束，且实际固件开始运行后，将通过 TCP/IP 协议进行后续通信。
IP 地址
控制器需要一个有效的 IP 地址。这可通过以下方式获得：
- DHCP：DHCP 服务器可为控制器分配 IP 地址（默认设置）。
- AutoIP：控制器自动确定适当的 IP 地址。其先决条件是通信伙伴处于同一个物理子网中，且同样使用 AutoIP。
- 静态 IP 地址：该地址由用户定义。
使用哪种方法取决于网络环境，并由网络管理员定义。
设置 IP 地址
Ethernet 网络中连接的设备（控制器和通信伙伴）或者具有点对点 Ethernet 连接的设备均需要一个唯一的 IP 地址。该 IP 地址可自动获取 (DHCP)，可生成 (Auto-IP)，也可静态分配。在下文中，“通信伙伴”指 PC 或笔记本电脑。
您可将控制器集成到现有 Ethernet 网络中。为此，您只需建立与标准 Ethernet 电缆的物理连接。控制器上已激活提供的 DHCP （出厂设置），也可在网络中自动检测到控制器，并可立即通过网络中的 PC 操作控制器。
设置 DHCP/Auto-IP

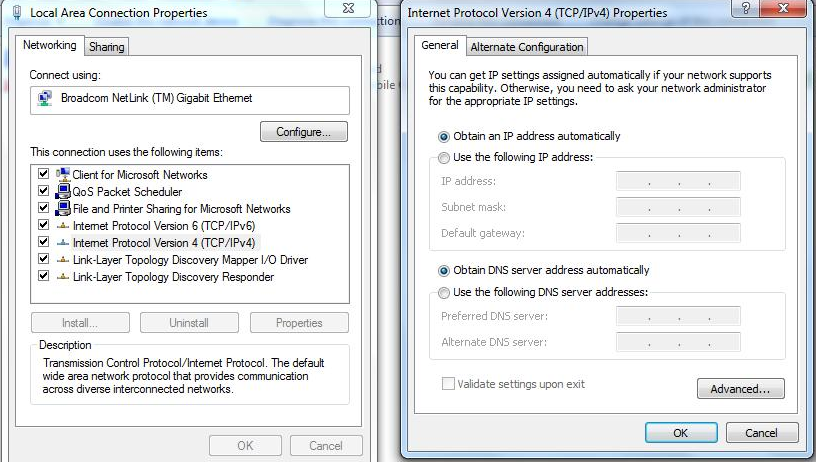

可以在网络中从 DHCP 服务器动态获取 IP 地址，或者，例如在与 PC 直接连接的情况下，还可以由两台通信设备（如 PC 和控制器）自动自行生成，而无需 DHCP。。出厂时已在控制器中预设了 DHCP，用于自动从 DHCP 服务器获取 IP 地址，或自动生成 IP 地址。要建立与控制器的连接，可能只需在通信伙伴（如 PC 或笔记本电脑）上进行几项设置即可。以 Windows 7 操作系统为例进行设置：
- 按下 Windows 开始按钮，然后选择控制面板。
- 选择网络和共享中心。
- 选择更改适配器设置。
- 此时将显示可用网络适配器列表。打开控制器所连接的适配器的属性（如单击鼠标右键）。
- 选择 Internet 协议版本 4 (TCP/IPv4)，然后按下属性按钮。
- 选择自动获得 IP 地址选项。
- 单击确定按钮确认接受设置。
设置静态 IP 地址
如果要为控制器和通信伙伴分配静态地址，只需在控制器和通信伙伴上执行几项设置即可。
可通过 OD 条目为控制器分配静态 IP 地址和网络掩码（均为 IPv4）。以下为对象目录中的相关条目：
| 索引 | 说明 |
|---|---|
| 2010h |
IP 配置，位掩码含义如下： |
| 2011h | 静态 IP 地址，4 个字节，十六进制编码 |
| 2012h | 静态 IP 子网掩码，4 个字节，十六进制编码 |
| 2013h | 网关地址 |
| 2014h | 活动 IP 地址，4 个字节，十六进制编码 |
| 2015h | 活动 IP 子网掩码，4 个字节，十六进制编码 |
| 2016h | 当前使用的网关地址 |
| 200Fh | MAC 地址 |
注意：
- 按下 Windows 开始按钮，然后选择控制面板。
- 选择网络和共享中心。
- 选择更改适配器设置。
- 此时将显示可用网络适配器列表。打开控制器所连接的适配器的属性（如右键单击并选择属性）。
- 选择 Internet 协议版本 4 (TCP/IPv4)，然后按下属性按钮。

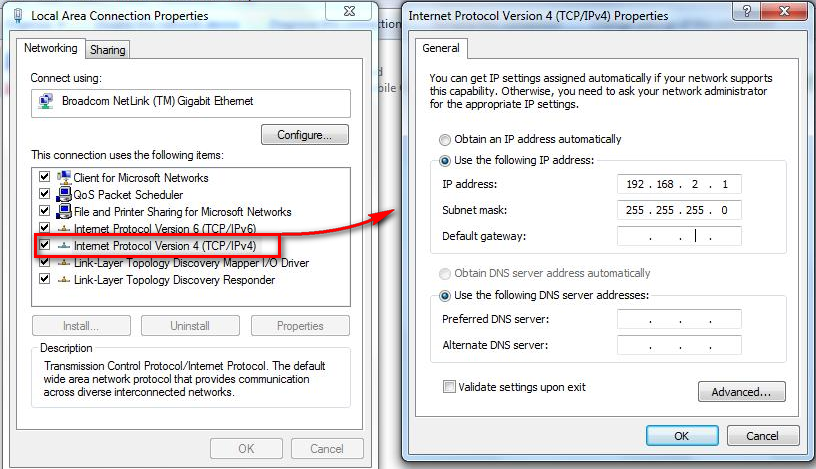

- 选择使用下面的 IP 地址：选项，然后在 IP 地址字段输入所需 IP 地址和网络掩码。
- 单击确定按钮确认接受设置。
