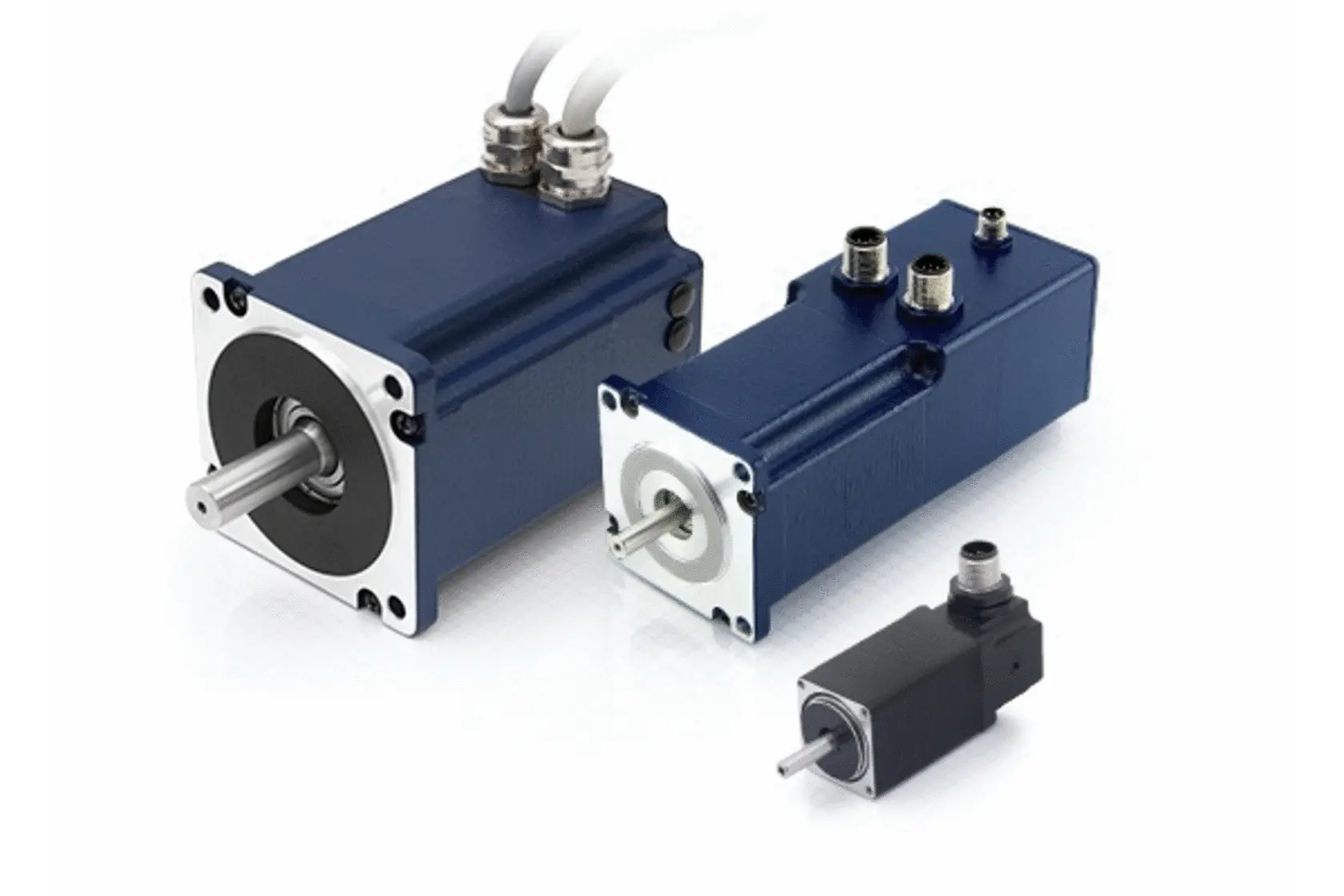

IP65 步进电机

IP65 防护等级（输出轴除外）步进电机专为恶劣工作环境而设计，具有出色的电磁兼容性 (EMC)。这些电机可加装集成编码器或集成刹车。借助于预装电缆，可实现快速无误的接线和调试操作。

IP65 步进电机  –  产品

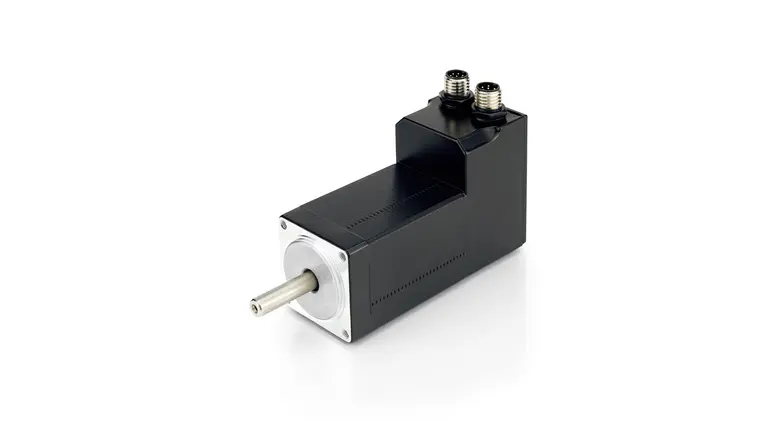

AS2818 – 带接头的 IP65 步进电机 - NEMA 11

• 说明
• 技术数据

此款坚固耐用的步进电机，适用于机械工程应用，结构非常紧凑且具备高转矩的优点。 1.8° 步进角 防护等级 IP65 可与变速箱组合使用 配套的电机控制器:  适用于带刹车输出的电机: C5-E, N5 适用于不带刹车输出的电机: CL3-E, CL4-E

• 尺寸 28 mm
• NEMA 11
• 相电流 0.67 A - 1.5 A
• 保持转矩 7.1 Ncm - 18 Ncm
• 带编码器 /
• 带刹车 /

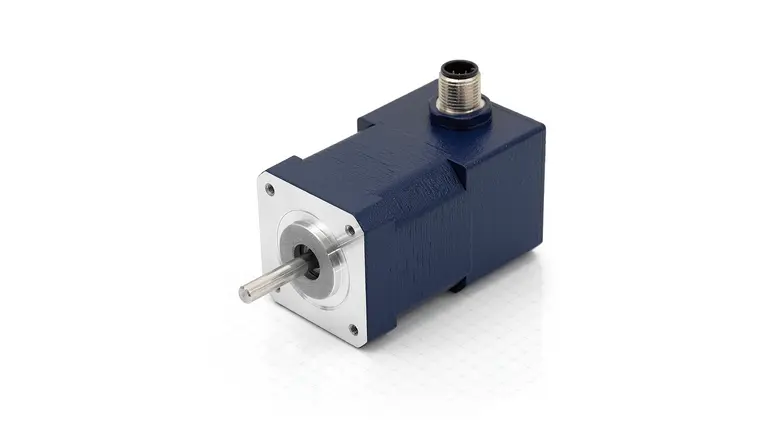

AS4118 – 带 M12 接头的 IP65 防护等级步进电机 - NEMA 17

• 说明
• 技术数据

带 M12 接头的高转矩步进电机，尺寸为 NEMA 17 (42 mm)，具有 IP65 防护等级（输出轴除外），步距角（整步）为 1.8°。其法兰大小与 ST4118 标准电机相同，因而可进行电气和机械替换。提供各种版本。 请参见，了解众多自定义轴和电缆类型以及定制产品。定制化解决方案，了解众多自定义轴和电缆类型以及定制产品。

• 尺寸 42 mm
• NEMA 17
• 相电流 1.8 A
• 保持转矩 50 Ncm
• 带编码器 /
• 带刹车 /

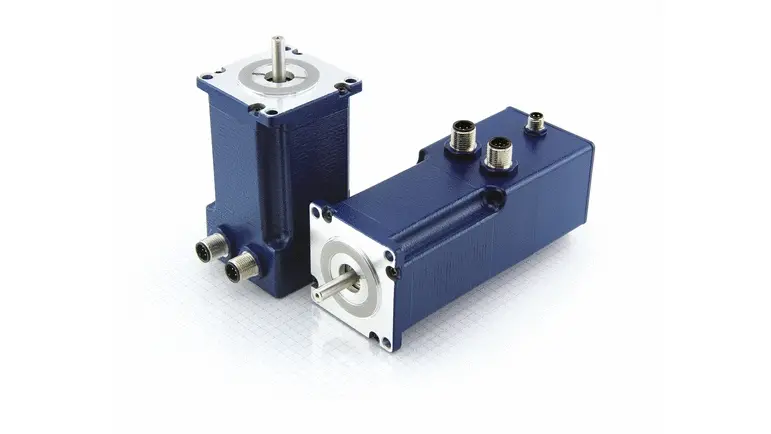

AS5918 – 带 M12 接头的 IP65 防护等级步进电机 - NEMA 23

• 说明
• 技术数据

带 M12 接头的高转矩步进电机，尺寸为 NEMA 23 (56 mm)，具有 IP65 防护等级（输出轴除外），步距角（整步）为 1.8°。其法兰大小与 ST5918 标准电机相同，因而可进行电气和机械替换。提供各种版本。请参见，了解众多自定义轴和电缆类型以及定制产品。定制化解决方案，了解众多自定义轴和电缆类型以及定制产品。

• 尺寸 56 mm
• NEMA 23
• 相电流 2.82 A - 4.2 A
• 保持转矩 99 Ncm - 187 Ncm
• 带编码器 /
• 带刹车 /

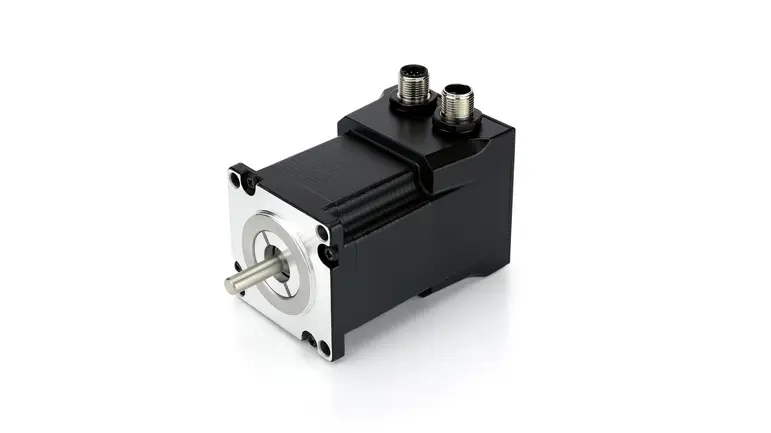

ASA5618 – 带编码器的IP65 防护等级的步进电机 - NEMA 23

• 说明
• 技术数据

带集成编码器的高转矩步进电机。防护等级为 IP65，有两种长度可供选择。

• 尺寸 56 mm
• NEMA 23
• 相电流 4.2 A
• 保持转矩 140 Ncm - 230 Ncm
• 带编码器
• 带刹车

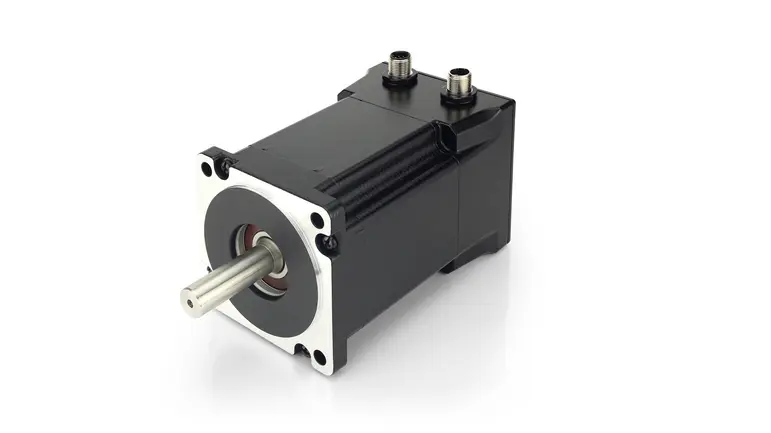

ASA8618 – IP65 步进电机 – NEMA 34

• 说明
• 技术数据

带 86 mm 法兰和多圈或增量式编码器的步进电机 (IP65)。对于较大订单可提供集成式保持刹车。

• 尺寸 86 mm
• NEMA 34
• 相电流 9.5 A
• 保持转矩 594 Ncm - 933 Ncm
• 带编码器
• 带刹车
