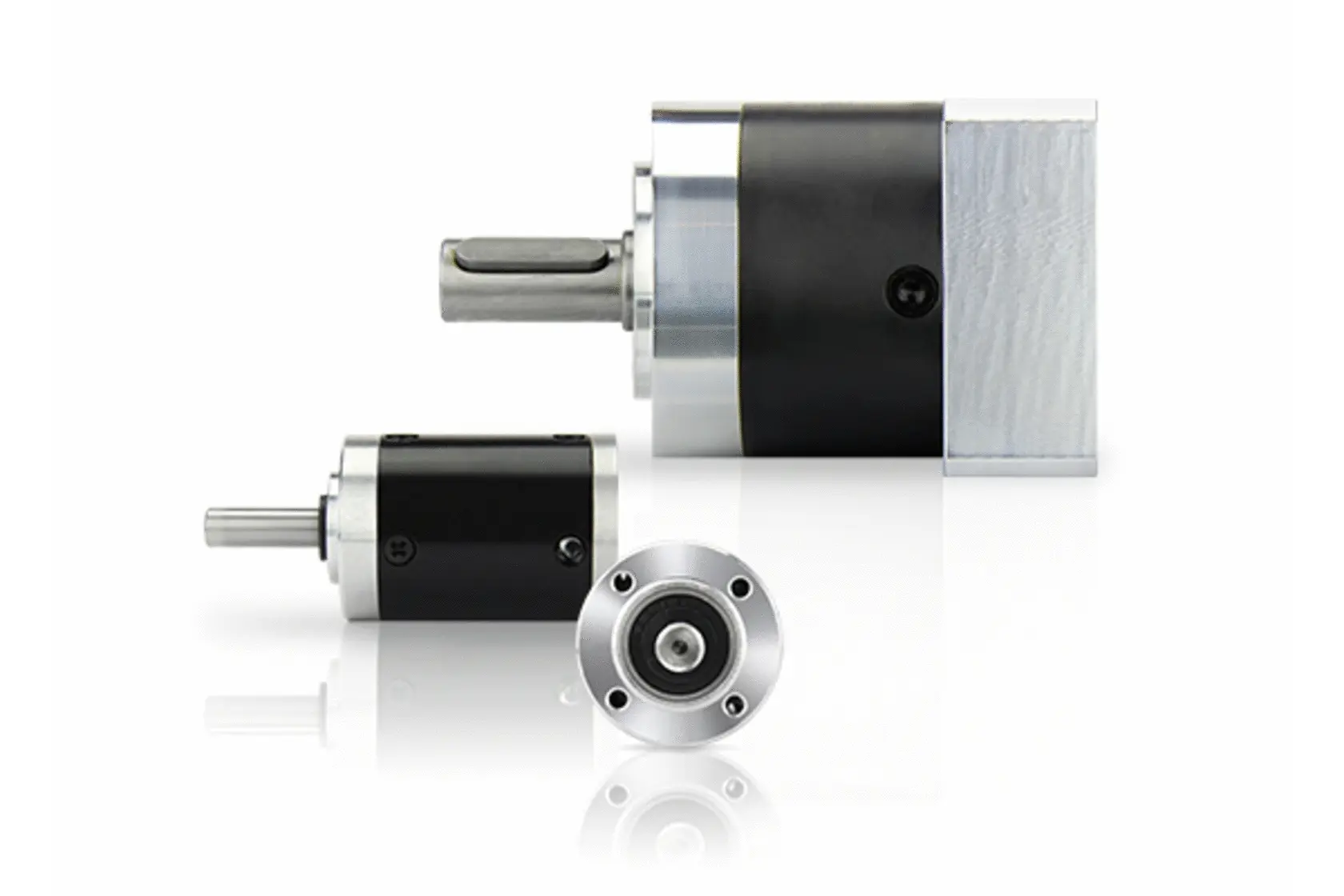

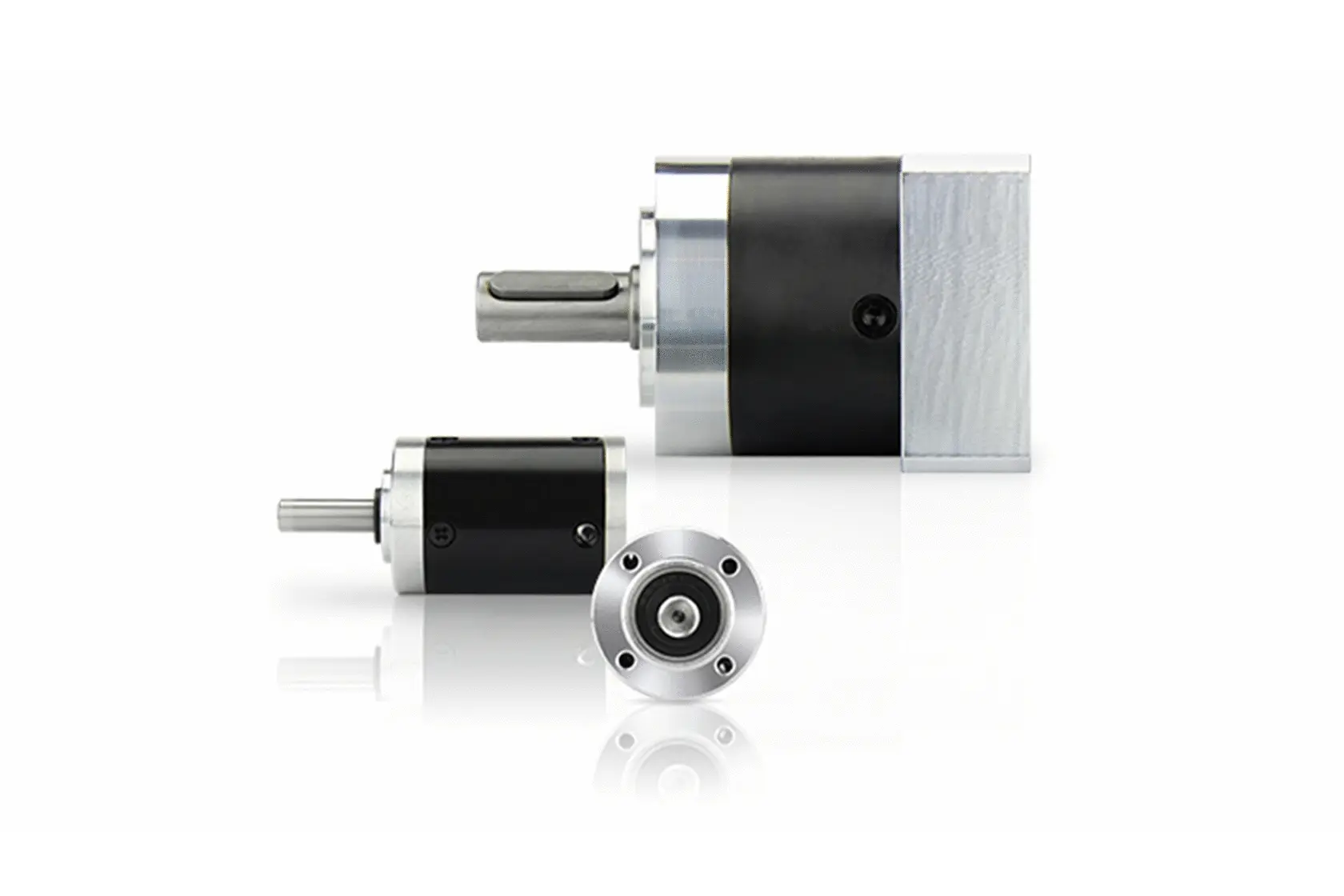

适用于直流无刷电机和步进电机的变速箱

Nanotec 提供三种不同类型的变速箱：行星变速箱、蜗轮蜗杆传动装 置和 中空旋转平台。

行星变速箱（包括高扭矩和低噪音版本）因其高效率和紧凑尺寸而适用于各种自动化任务。

蜗轮蜗杆变速箱主要用于输出轴与电机轴偏离 90° 的应用。

中空旋转平台非常适用于安装定位工作台、机器人抓手或拾放工具。

适用于直流无刷电机和步进电机的变速箱 - 型号

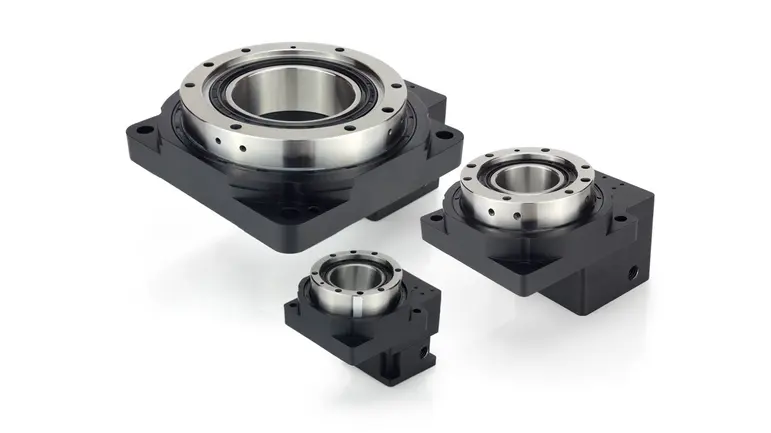

中空旋转平台

• 说明
• 技术数据

中空旋转平台将单极减速机构与交叉滚子轴承组合在一起，确保在高轴向负载的应用中实现精确定位。

• 减速比 10  - 18
• 额定输出转矩 3.5 Nm - 50 Nm
• 效率 98 %
• 背隙 1 ´（弧分）

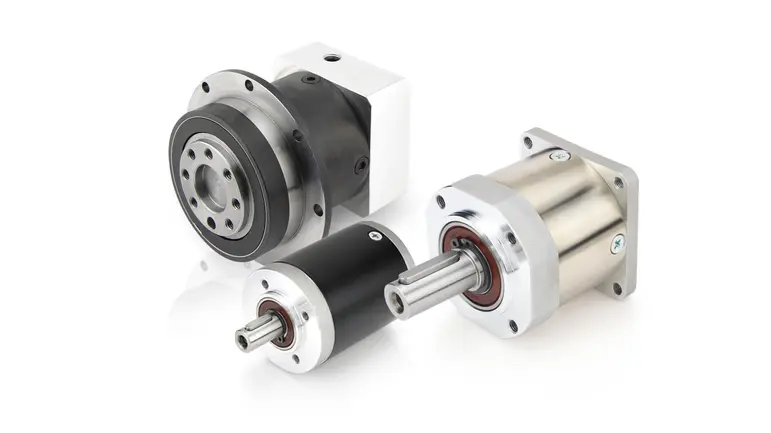

行星变速箱

• 说明
• 技术数据

由于采用三重啮合机制，行星变速箱具有非常高的转矩，并且可凭借同心输出轴实现最高效率。

• 减速比 3  - 512
• 额定输出转矩 0.2 Nm - 130 Nm
• 效率 48 % - 98 %
• 背隙 7 ´（弧分） - 150 ´（弧分）

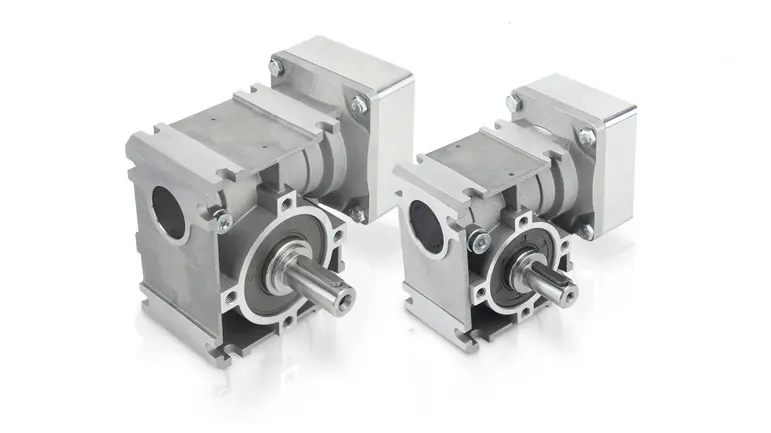

蜗轮蜗杆传动装置

• 说明
• 技术数据

在 GSGE 蜗轮蜗杆传动装置中，输出轴与驱动轴偏离 90°。其特点是高效率和自锁。

• 减速比 5  - 50
• 额定输出转矩 35 Nm - 64 Nm
• 效率 45 % - 86 %
• 背隙 120 ´（弧分）
