机器人用轮式驱动器

轮式驱动器对服务机器人和 AGV 的移动发挥关键作用。轮式驱动器使自行式车辆能够精确而灵活地移动，并使其能够在各种地形中导航，运送有效负载，并在仓库、医院、酒店或家庭中执行各种任务。选择哪种轮式驱动系统取决于应用的特定要求，如机动性、负载能力或精度。

Nanotec 提供两种类型的轮式驱动器：模块化轮式驱动器，将轮子、变速箱和轴承组合在一个节省空间的装置中；紧凑型集成轮式驱动器，由车轮、变速箱、直流无刷电机和编码器组成，从而减少运动部件和连接件的数量。

两种类型的轮式驱动器专为满足个性化性能要求而设计，并且可以无缝集成到不同的机器人平台中。

机器人用轮式驱动器  –  产品

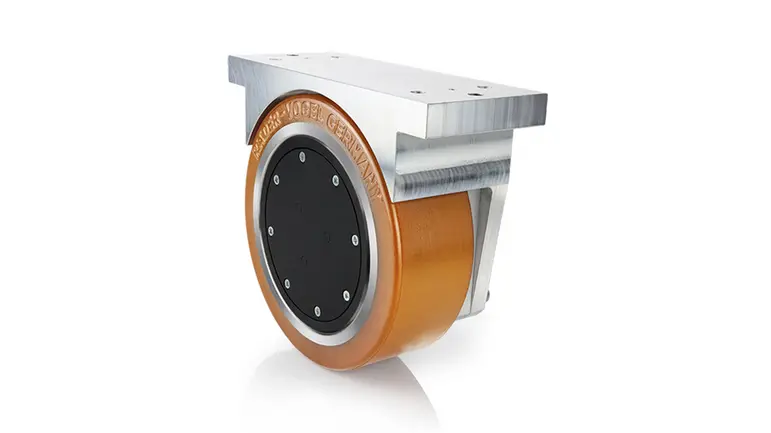

WD – 模块化轮式驱动器

• 说明
• 技术数据

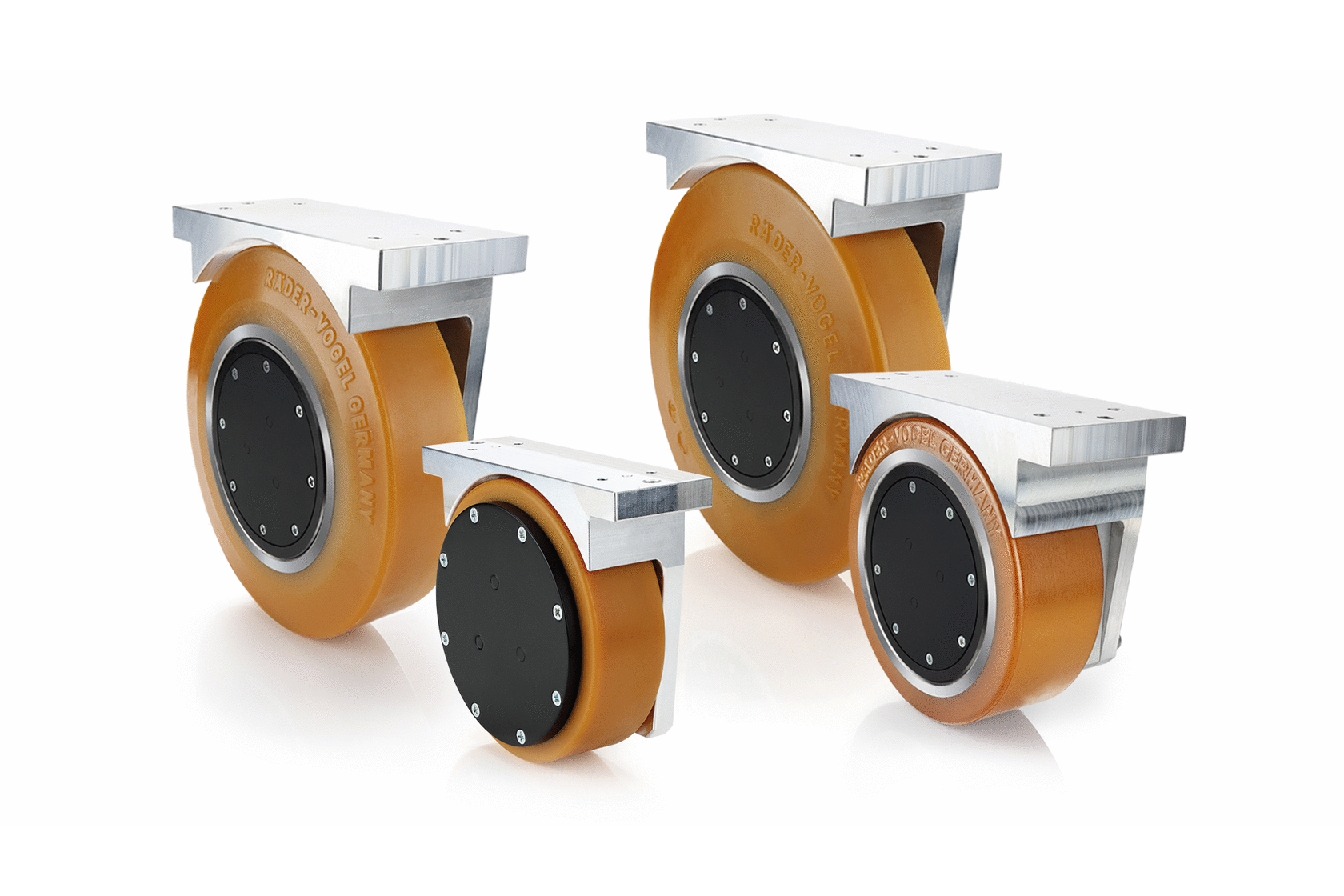

WD 轮式驱动器由轮结构、行星变速箱和轴承组成，该装置只需占用极小的空间，但却可以承受较高的径向载荷。配套的安装支架简化了安装过程。

• 轮子直径 100 mm - 200 mm
• 负载能力 400 kg
• 减速比 11  - 26
• 额定输出转矩 20.27 Nm - 23.13 Nm

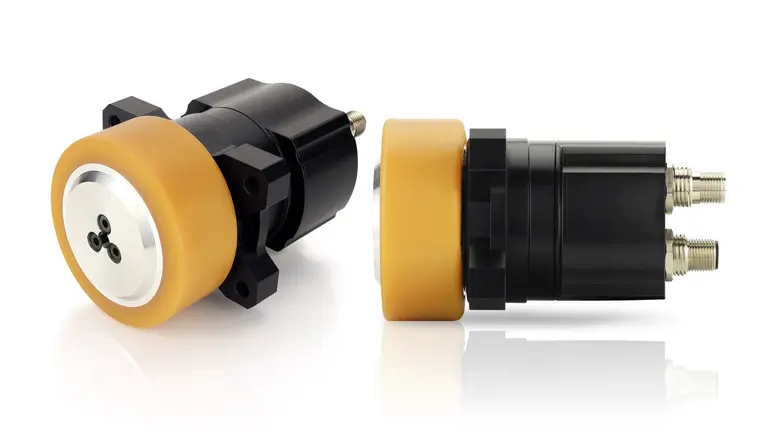

WD42 – 紧凑型轮式驱动器

• 说明
• 技术数据

WD42 轮式驱动器是一种紧凑型装置，由轮子、变速箱、直流无刷电机和编码器组成。该驱动器将所有部件直接集成在轮子上，总长度仅为 103 mm。轮子直径从 75 mm 至 140 mm。维护时，轮子可以轻易更换。 节省空间的设计 4 种减速比：12 / 15 / 21 / 26 额定转速高达 2.2 m/s 电机额定功率为 183 W

• 轮子直径 75 mm - 140 mm
• 负载能力 200 kg
• 减速比 11.76  - 25.62
• 额定输出转矩 4.88 Nm - 10.63 Nm
• 额定输出转速 0.5 m/s - 2.2 m/s
• 额定电压 48 V
• 额定电流 5.9 A
