螺纹螺母

Nanotec 的标准螺母和消隙螺母运行安静，使用寿命长，是高性能运动控制应用的理想选择。

• LSNUT-AA：我们的标准螺母非常适合背隙无关紧要的应用场合。
• LSNUT-AE：对于较小的引线，带螺旋弹簧的轴向消隙螺母是带扭转弹簧的螺母的经济型替代品。
• LSNUT-AF：与 Nanotec 的 NEMA 17 和 NEMA 23 直线步进电机相结合，带螺旋弹簧的径向消隙螺母可提供精确的位置精度。
• LSNUT-AG：带扭弹簧的消隙螺母在运行过程中进行自我调整。它们特别适用于需要快速移动小负载的应用场合。

特性	LSNUT-AA	LSNUT-AE	LSNUT-AF	LSNUT-AG
牵引力矩	++	-	--	+
额定负荷	++	-	-	+
寿命	++	--	-	+
消隙	--	-	+	++
最大消隙力	/	NEMA 8   = 10N NEMA 11 = 21N NEMA 14 = 21N NEMA 17 = 21N NEMA 23 = 36N	NEMA 8   = N/A NEMA 11 = N/A NEMA 14 = 80N NEMA 17 = 80N NEMA 23 = 105N	持续消隙
价格	++	+	+	--
尺寸	++	+	-	--

螺纹螺母  –  产品

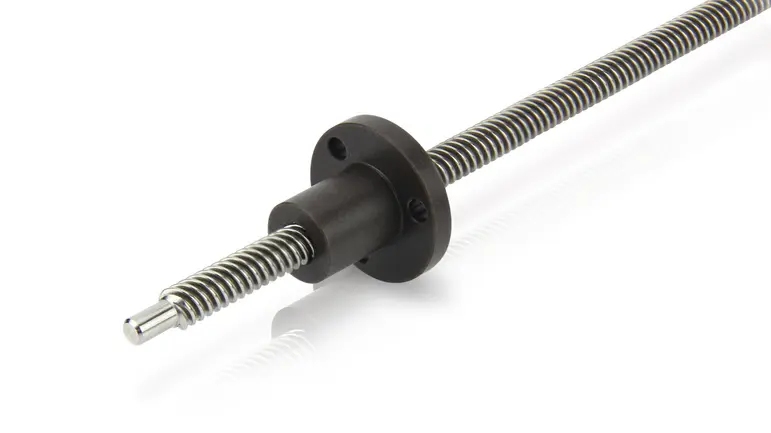

LSNUT-AA – 螺纹螺母

• 说明
• 技术数据

与传统青铜螺母相比，自润滑 LSNUT-AA 螺母的滑动性能明显更好，并提高了直线步进电机的效率和使用寿命。

• 螺纹类型 Trapezoidal, ACME
• 丝杆直径 3.5 mm - 10 mm
• 导程 0.3 mm - 12.7 mm

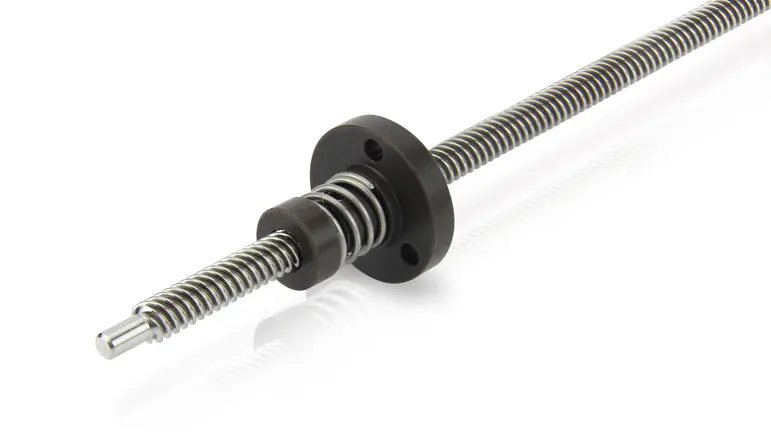

LSNUT-AE – 轴向消隙螺纹螺母，带压缩弹簧

• 说明
• 技术数据

LSNUT 预紧 POM 螺纹螺母补偿了丝杆驱动的轴向间隙至弹簧预紧，能实现极其精确的定位。

• 螺纹类型 Trapezoidal, ACME
• 丝杆直径 3.5 mm - 10 mm
• 导程 0.3 mm - 12.7 mm

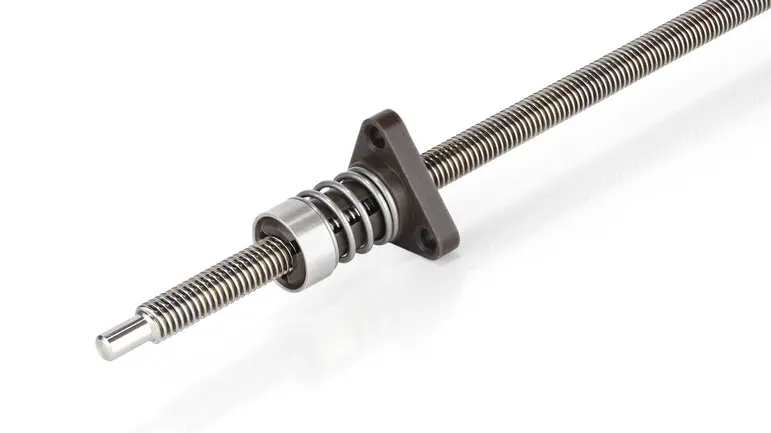

LSNUT-AF – 径向消隙螺纹螺母，带压缩弹簧

• 说明
• 技术数据

我们的 LSNUT-AF 消隙螺母设计用于实现精确定位，并提供高水平的可重复性。它们在运行过程中通过螺旋弹簧进行自我重新调整。

• 螺纹类型 Trapezoidal, ACME
• 丝杆直径 6 mm - 10 mm
• 导程 0.79 mm - 12.7 mm

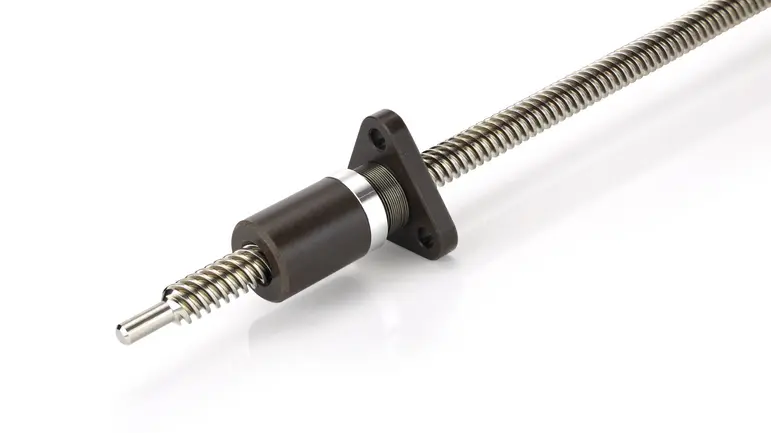

LSNUT-AG – 带扭转弹簧的消隙螺母

• 说明
• 技术数据

LSNUT-AG 消隙螺母在运行过程中进行自我调整。它们非常适合于需要快速移动小负载的应用场合。

• 螺纹类型 Trapezoidal, ACME
• 丝杆直径 3.5 mm - 10 mm
• 导程 0.3 mm - 12.7 mm
