磁性编码器

磁性编码器专为要求实现精确定位和速度控制的应用而设计。即使处于恶劣的环境条件（包括灰尘、冲击、振动和高温）下，其强大的磁感应技术也能确保发挥可靠的性能。

NME1、NME2 和 NME3 系列编码器可与步进电机和直流无刷电机搭配使用，且有多种尺寸可供选择。

磁性编码器广泛应用于机械工程、医疗技术和机器人等行业。

请注意：
上述编码器仅作为组合产品提供。它们由 Nanotec 安装和编程。


磁性编码器  –  产品

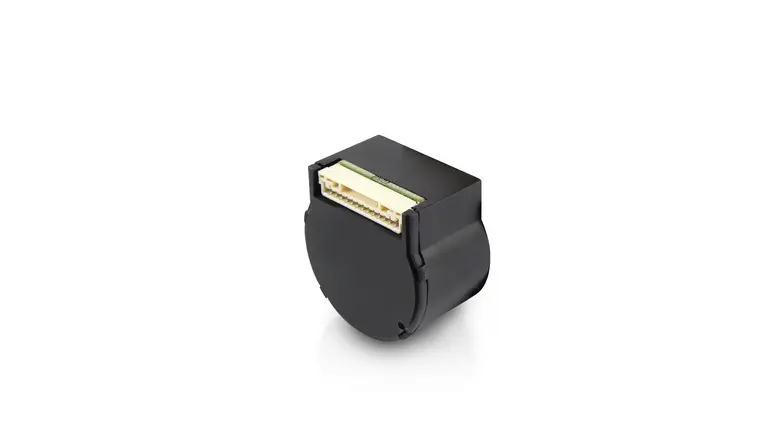

NME1 – 磁性编码器

• 说明
• 技术数据

用于步进电机和 BLDC 电机的编码器，每转 1,024 个脉冲（正交 4,096 个增量）。0.09° 分辨率，可实现精确的速度和定位控制。

• 编码器分辨率 1024 CPR
• 工作电压（编码器） 5-24 V
• 指引
• 线性驱动芯片
• 轴直径 5 mm - 6.35 mm

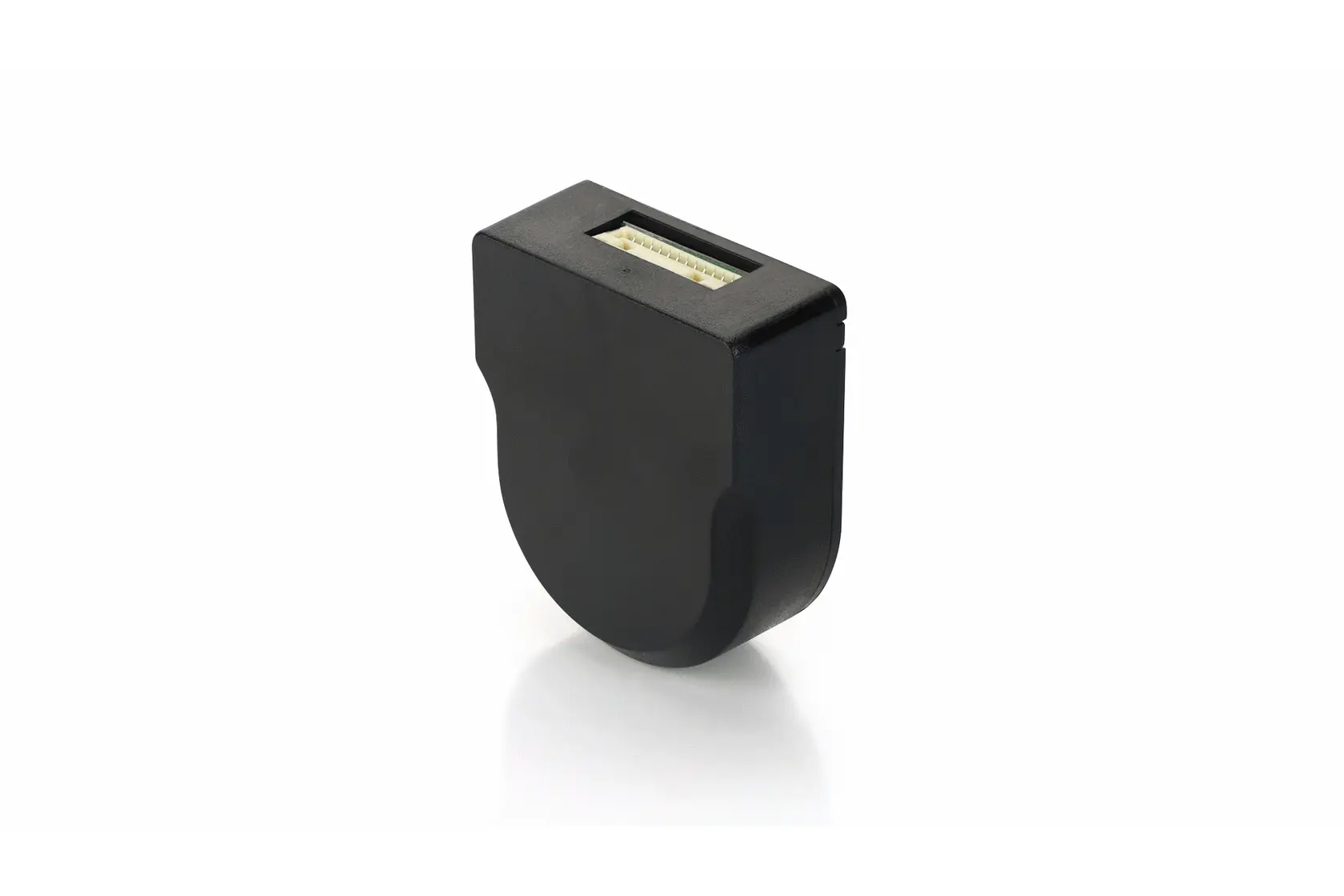

NME2 – 高分辨率磁性编码器

• 说明
• 技术数据

The very high resolution of the NME2 encoder allows for very accurate positioning and excellent speed control, even at low speeds.

• 编码器分辨率 4096 CPR - 16384 CPR
• 工作电压（编码器） 4.50 – 5.50, 9.00 – 30.00 V
• 指引 /
• 线性驱动芯片 /
• 轴直径 5 mm - 15 mm

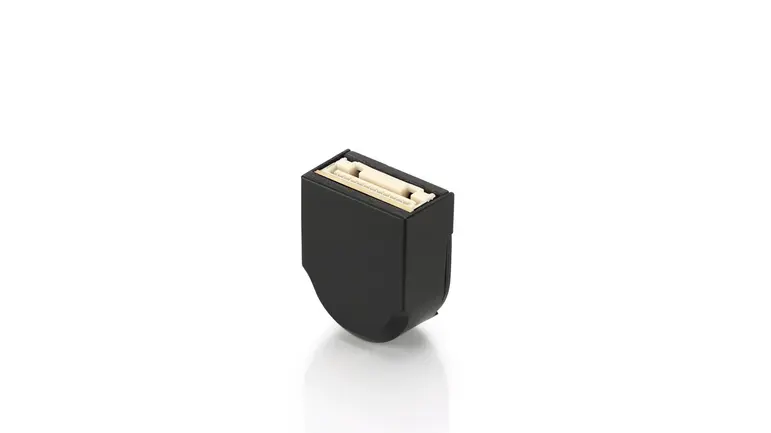

NME3 – 紧凑型磁性编码器

• 说明
• 技术数据

该编码器有一个适用于增量信号且具备 SSI 接口的版本。该编码器专为速度控制应用设计。

• 编码器分辨率 500 CPR - 4096 CPR
• 工作电压（编码器） 4.50 – 5.50, 9.00 – 30.00 V
• 指引 /
• 线性驱动芯片 /
• 轴直径 4 mm - 6.35 mm
