蜗轮蜗杆传动装置

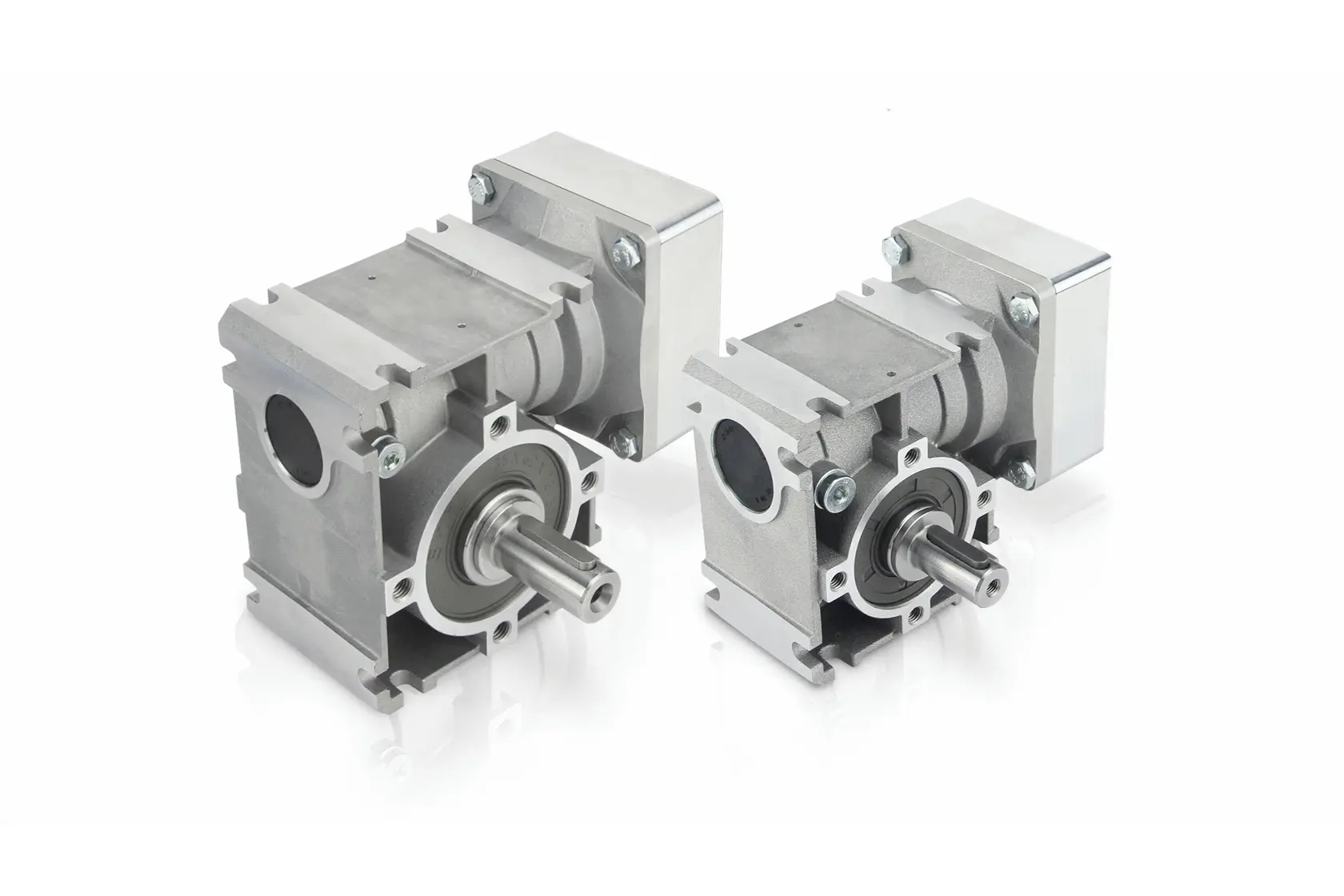

BLDC motor und stepper motor with worm gearbox → Contact us and get a quote! The output shaft is offset by 90° from the drive shaft. → More

在 GSGE 蜗轮蜗杆传动装置中，输出轴与驱动轴偏离 90°。用于双面输出的双轴和用于短轴端的保护盖可作为选购。GSGE 变速箱配备基于聚乙二醇的高质量长效合成润滑剂，因此无需保养。其特点是高效率和自锁。 由于背隙相对较高 (~1-2°)，蜗轮蜗杆传动装置不适合于定位应用。配件选购。GSGE 变速箱配备基于聚乙二醇的高质量长效合成润滑剂，因此无需保养。其特点是高效率和自锁。

请注意：
由于背隙相对较高 (~1-2°)，蜗轮蜗杆传动装置不适合于定位应用。

适用于直流无刷电机和步进电机的蜗轮蜗杆变速箱 - 产品

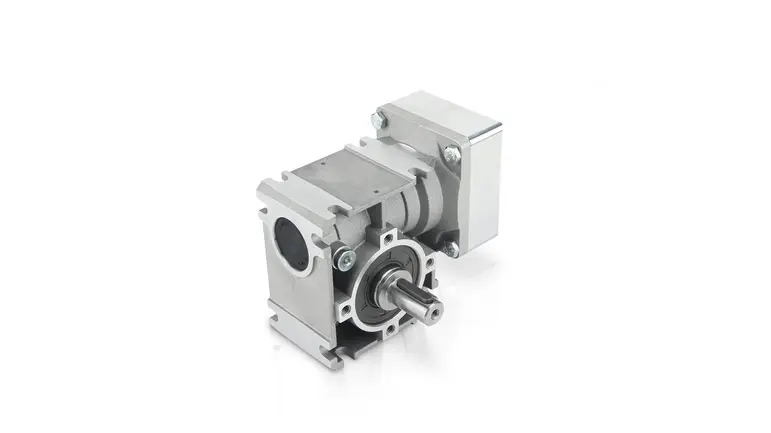

GSGE60

GSGE60 – 蜗轮蜗杆传动装置

适用于 NEMA 23 (56 mm) 和 NEMA 24 (60 mm) 电机以及 ST6018 系列步进电机的变速箱，提供各种减速比。GSGE60 变速箱必须随同电机订购且在交货时配以空心轴。带有键的输出轴和装配材料均包含在供货范围内。请注意： GSGE60 变速箱必须随同电机订购且在交货时配以空心轴。带有键的输出轴和装配材料均包含在供货范围内。
  • 减速比 5  - 50
  • 额定输出转矩 35 Nm - 44 Nm
  • 效率 45 % - 86 %
  • 背隙 120 ´（弧分）

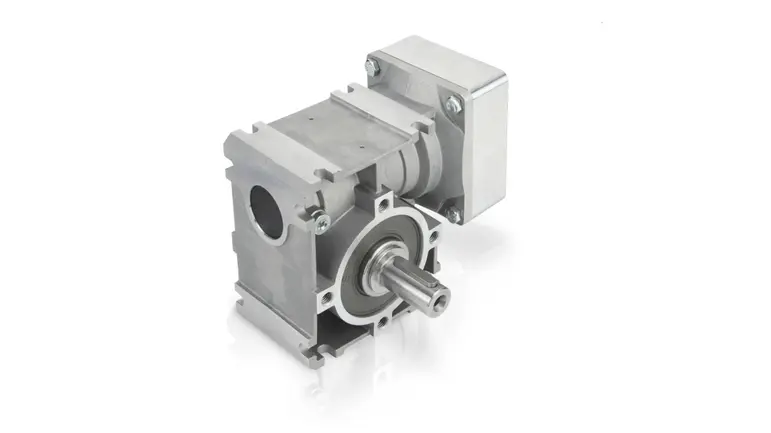

GSGE80

GSGE80 – 蜗轮蜗杆传动装置

适用于 NEMA 34 (86 mm) 电机的变速箱，提供各种减速比。 GSGE80 变速箱必须随同电机订购且在交货时配以空心轴。带有键的输出轴和装配材料均包含在供货范围内。 请注意： GSGE80 变速箱必须随同电机订购且在交货时配以空心轴。带有键的输出轴和装配材料均包含在供货范围内。
  • 减速比 12.5  - 50
  • 额定输出转矩 61 Nm - 64 Nm
  • 效率 50 % - 80 %
  • 背隙 120 ´（弧分）
