用于 BLDC 电机和步进电机的编码器

Select BLDC Motor Encoder | Stepper Motor Encoder » ✓suitable for closed-loop control ✓for a wide temperature range ✓resistant to vibration ✓high reliability » Learn more

Nanotec 的 3 通道编码器易于安装，具有长期可靠性，测量精度高，且尺寸紧凑。它们具有高分辨率，耐振动加速度，适用于宽温度范围。通过比较要求位置/实际位置，它们可以在闭环模式下运行电机，同时防止机械过载或堵塞。

请注意：
具有机械友好型 IP54 设计的编码器已经集成在具有更高防护等级的步进电机和 BLDC 电机中。它们也可以用在恶劣的环境条件中，并且实现免干扰、快速和无故障的接线。

用于 BLDC 电机和步进电机的编码器  –  型号

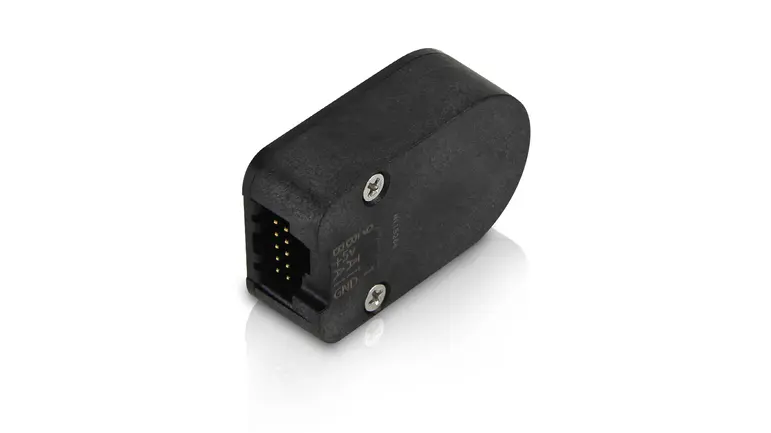

光学编码器

光学编码器

光学编码器用于对移动负载进行精确的速度和位置监控。它们适合各种对灰尘和污垢不敏感的应用，并且可以轻松集成到自定义设备中。它们提供高分辨率和低公差。
  • 编码器分辨率 500 CPR - 5000 CPR
  • 工作电压（编码器） 5 V
  • 指引 /
  • 线性驱动芯片 /
  • 轴直径  -

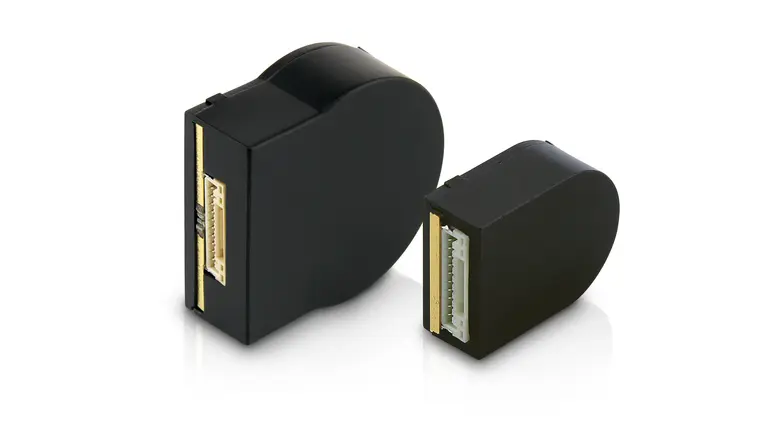

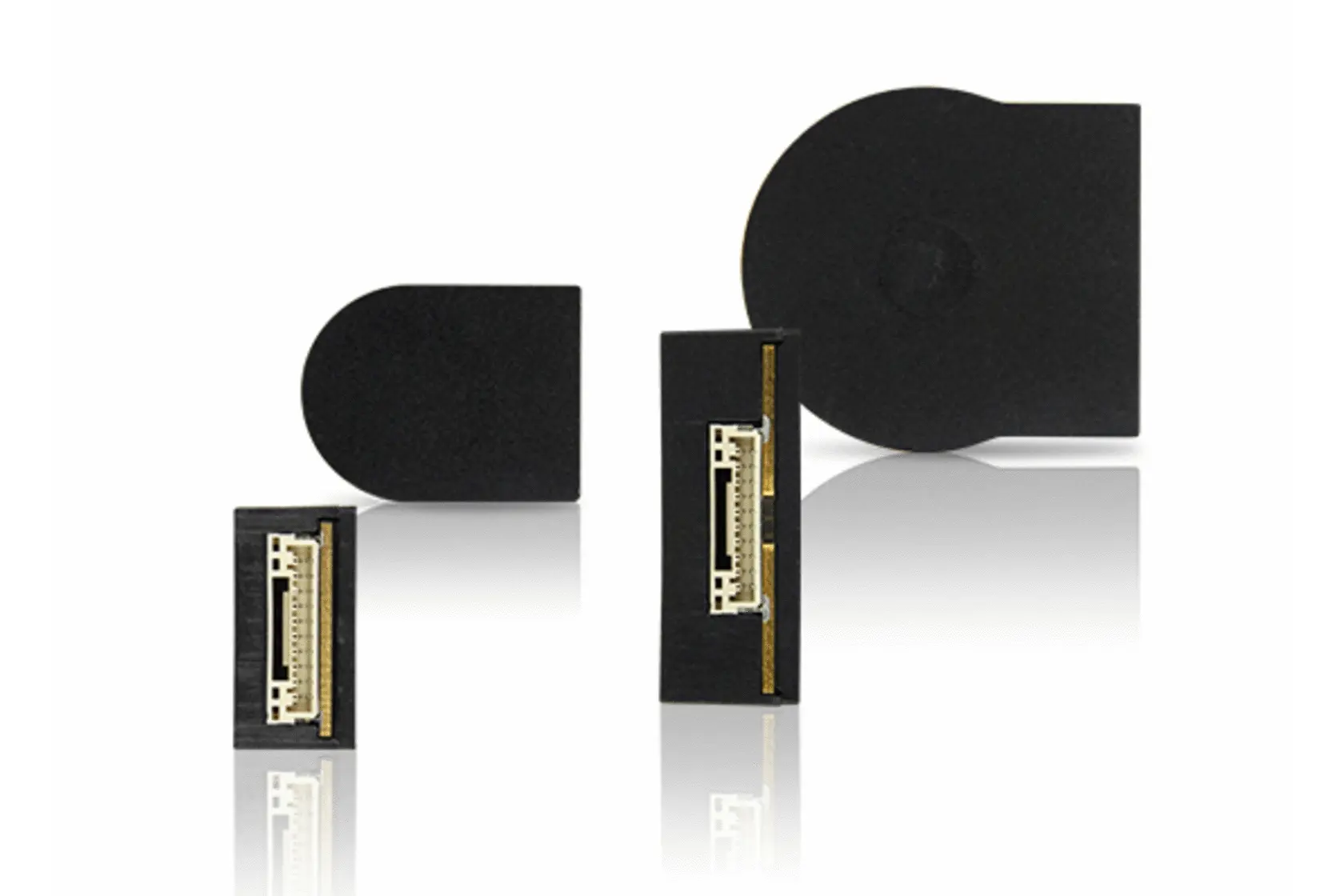

反射式编码器

反射式编码器

Nanotec 提供反射式编码器。这些编码器可与非常小的 BLDC 电机和 步进电机搭配使用。它们紧凑的尺寸使其成为在狭小空间内使用的理想选择。 NOE…
  • 编码器分辨率 500 CPR - 4000 CPR
  • 工作电压（编码器） 5 V
  • 指引
  • 线性驱动芯片
  • 轴直径  -

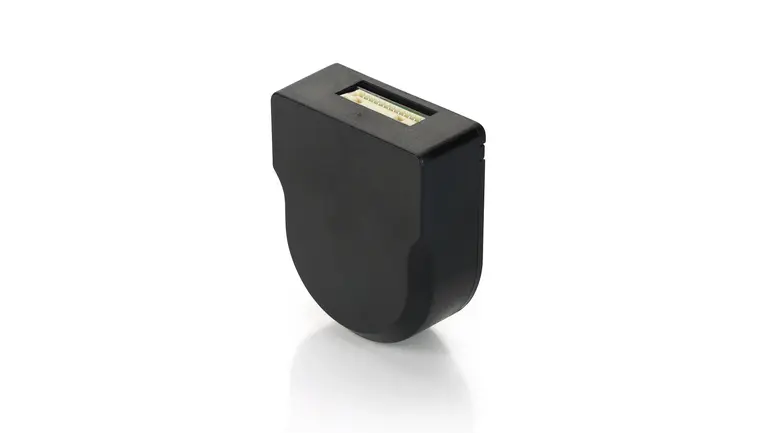

magnetic encoder with high resolution

磁性编码器

磁性编码器专为要求实现精确定位和速度控制的应用而设计。即使处于恶劣的环境条件（包括灰尘、冲击、振动和高温）下，其强大的磁感应技术也能确保发挥可靠的性能。 NME1、NME2 和 NME3 系列编码器可与步进电机和直流无刷电机搭配使用，且有多种尺寸可供选择。 磁性编码器广泛应用于机械工程、医疗技术和机器人等行业。 请注意： 上述编码器仅作为组合产品提供。它们由 Nanotec 安装和编程。…
  • 编码器分辨率 500 CPR - 16384 CPR
  • 工作电压（编码器） 5-24, 4.50 – 5.50, 9.00 – 30.00 V
  • 指引 /
  • 线性驱动芯片 /
  • 轴直径  -

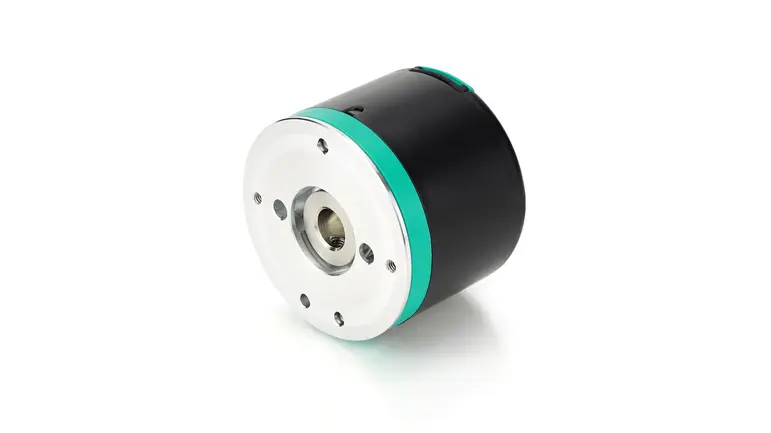

Multiturn absolute encoder for NEMA 17-23 BLDC & stepper motors ✓SSI ✓insensitive to dust ✓magnetic encoder with embedded Wiegand sensor » Learn more!

多圈编码器

NMM1 磁体绝对式编码器带来单圈 17 位和多圈 16 位的分辨率。它配备了 SSI 接口，专为 NEMA 17 – 23  法兰的 Nanotec 电机设计。  内嵌的 Wiegand 传感器即使在没有外部电源的情况下，也能借助电机轴运动产生足够的电能用于转数计数。  既不需要电池，也不需要变速箱，所以无需保养 磁体扫描原理…
  • 编码器分辨率
  • 工作电压（编码器） 4.75 – 15.00 V
  • 指引
  • 线性驱动芯片
  • 轴直径  -

Webinar: What’s important when selecting an encoder?

This webinar provides insight into the various encoder technologies: we compare optical encoders, reflective encoders and magnetic encoders with respect to function, features and application areas. Duration: 45 minutes. Please note that the webinar is held in German.

Our experts explore the following topics in detail and offer many practical tips for selecting the right encoder for your application:

  • Functional principles
  • Signal types
  • Position detection
  • Absolute encoders


We also introduce the high-resolution NME2 magnetic encoder from Nanotec. It is available in a version for incremental signals as well as with an SSI interface. With the incremental version, commutation signals for BLDC motors are generated as well, and the index position can be adjusted using a pin.

  • Incremental resolution: 16,384 CPR (65,536 PPR)
  • SSI resolution: 17 bit, single-turn absolute
  • maximum speed: 12,000 rpm
  • For shaft diameters of up to 15 mm

Thanks to its modular design, the NME2 encoder can be combined with brushless DC- and stepper motors as well as with hollow shaft motors and linear actuators.
