对于带有线性导轨(固定轴式)的直线步进电机,将塑料螺纹螺母注塑成型到步进电机的空心轴转子中,并与之牢固连接。如果将电机通电,则丝杆和螺纹螺母之间的连接将转子的旋转运动转换为丝杆的线性运动。为此,将线性导轨安装在丝杆的前面,以防止丝杆旋转。
- 紧凑型线性导轨
- 两种电机长度
- 各种绕组
- 不同的行程长度和丝杆版本
- 可选择配置编码器
- 集成接头

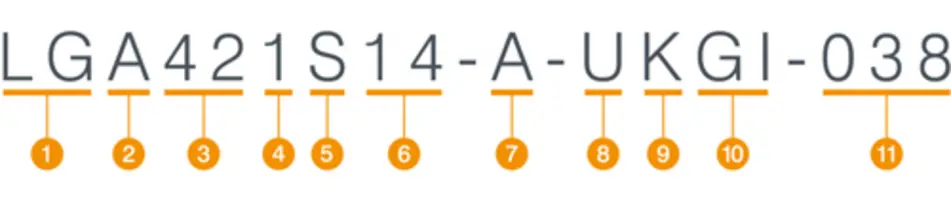

选择了直线步进电机类型后,您可以使用产品编号检查所需的产品是否能满足您的要求:
- 固定轴式直线步进电机
- 版本
- 法兰大小
- 相角:1 = 1.8°,0 = 0.9°
- 长度:S,M,L ...
- 电流:每个绕组 14 = 1.4 A
- B 轴:A = 无 B 轴,B = 有 B 轴
- 螺纹类型:U = ACME,T =梯形
- 螺纹直径:K = 6.35 mm,请参见螺纹矩阵
- 螺纹导程:GI = 6.35 mm,请参阅螺纹矩阵
- 行程长度:019 = 19 mm,038 = 38mm
螺纹直径 | mm | inch |
---|---|---|
D | 3.5 | 0.138 |
E | 3.5052 | 0.138 |
G | 4.7625 | 0.1875 |
H | 5 | 0.19685 |
I | 5.55625 | 0.21875 |
J | 6 | 0.23622 |
K | 6.35 | 0.25 |
Q | 9.525 | 0.375 |
S | 10 | 0.393701 |
螺纹导程 | mm | inch |
---|---|---|
AI | 0.3048 | 0.012 |
AP* | 0.6096 | 0.024 |
AQ | 0.635 | 0.025 |
AS | 0.79375 | 0.03125 |
BA | 1 | 0.03937 |
BF* | 1.2192 | 0.048 |
BG* | 1.27 | 0.05 |
BN | 1.5875 | 0.0625 |
CA | 2 | 0.07874 |
CB | 2 | 0.07874 |
CD* | 2.116836 | 0.08334 |
CL* | 2.4384 | 0.096 |
CN* | 2.54 | 0.1 |
DE* | 3.175 | 0.125 |
EB* | 4 | 0.15748 |
EG* | 4.2333 | 0.1667 |
EV | 4.8768 | 0.192 |
FC* | 5.08 | 0.2 |
GA | 6 | 0.23622 |
GI* | 6.35 | 0.25 |
IA* | 8 | 0.314961 |
JS | 9.7538 | 0.384 |
KE* | 10.16 | 0.4 |
MS* | 12.7 | 0.5 |
