对于外部直线步进电机,丝杆永久地固定在电机轴上,并在电机通电时随轴一起旋转。如果将标准或消隙式外部螺纹螺母安装在丝杆上并通过外部导轨固定以防止其旋转,则螺纹螺母会沿着丝杆移动。
- 两种电机长度
- 各种绕组
- 不同的丝杆长度和丝杆版本
- 可选择配置编码器
- 可与外螺纹螺母(标准或消隙式)组合使用
- 集成接头

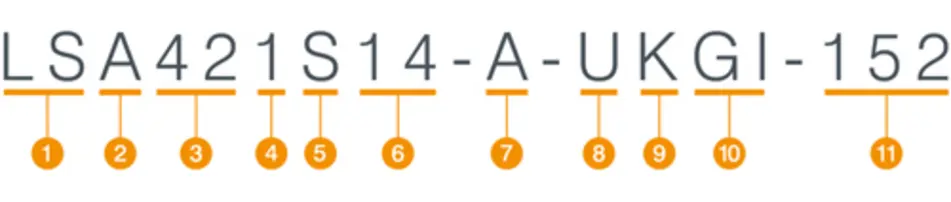

- 外部直线步进电机
- 版本
- 法兰大小
- 相角:1 = 1.8°,0 = 0.9°
- 长度:S,M,L ...
- 电流:每个绕组 14 = 1.4 A
- B 轴:A = 无 B 轴,B = 有 B 轴
- 螺纹类型:U = ACME,T =梯形
- 螺纹直径:K = 6.35 mm,请参见螺纹矩阵
- 螺纹导程:GI = 6.35 mm,请参阅螺纹矩阵
- 螺栓长度:102 = 102 mm,152 = 152mm
螺纹直径 | mm | inch |
---|---|---|
D | 3.5 | 0.138 |
E | 3.5052 | 0.138 |
G | 4.7625 | 0.1875 |
H | 5 | 0.19685 |
I | 5.55625 | 0.21875 |
J | 6 | 0.23622 |
K | 6.35 | 0.25 |
Q | 9.525 | 0.375 |
S | 10 | 0.393701 |
螺纹导程 | mm | inch |
---|---|---|
AI | 0.3048 | 0.012 |
AP* | 0.6096 | 0.024 |
AQ | 0.635 | 0.025 |
AS | 0.79375 | 0.03125 |
BA | 1 | 0.03937 |
BF* | 1.2192 | 0.048 |
BG* | 1.27 | 0.05 |
BN | 1.5875 | 0.0625 |
CA | 2 | 0.07874 |
CB | 2 | 0.07874 |
CD* | 2.116836 | 0.08334 |
CL* | 2.4384 | 0.096 |
CN* | 2.54 | 0.1 |
DE* | 3.175 | 0.125 |
EB* | 4 | 0.15748 |
EG* | 4.2333 | 0.1667 |
EV | 4.8768 | 0.192 |
FC* | 5.08 | 0.2 |
GA | 6 | 0.23622 |
GI* | 6.35 | 0.25 |
IA* | 8 | 0.314961 |
JS | 9.7538 | 0.384 |
KE* | 10.16 | 0.4 |
MS* | 12.7 | 0.5 |
