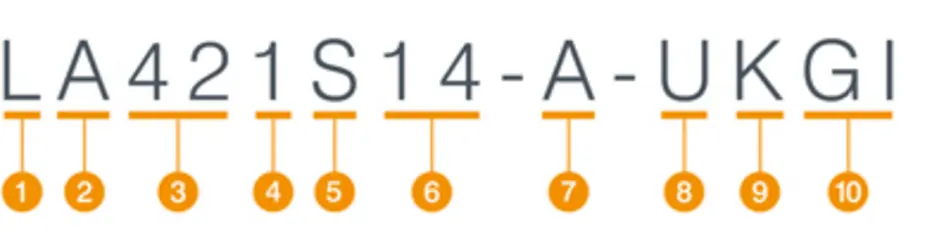

LA – 贯通轴式直线步进电机 直线步进电机 Functionality 对于没有线性导轨（贯通轴式）的直线步进电机，将塑料螺纹螺母注塑成型到步进电机的空心轴转子中，并与之牢固连接。如果将电机通电并且将丝杆通过外部导轨固定使其不旋转，则丝杆和螺纹螺母之间的连接将转子的旋转运动转换为丝杆的线性运动。 每个NEMA尺寸都对应两个电机机身长度 各种绕组 可与标准丝杆和定制丝杆结合使用 可选择配置编码器 集成接头 选择了直线步进电机类型后，您可以使用产品编号检查所需的产品是否能满足您的要求： 贯通轴式直线步进电机 版本 法兰大小 相角：1 = 1.8°，0 = 0.9° 长度：S，M，L ... 电流：每个绕组 14 = 1.4 A B 轴：A = 无 B 轴，B = 有 B 轴 螺纹类型：U = ACME，T =梯形 螺纹直径：K = 6.35 mm，请参见螺纹矩阵 螺纹导程：GI = 6.35 mm，请参阅螺纹矩阵 螺纹直径 mm inch D 3.5 0.138 E 3.5052 0.138 G 4.7625 0.1875 H 5 0.19685 I 5.55625 0.21875 J 6 0.23622 K 6.35 0.25 Q 9.525 0.375 S 10 0.393701 *定制 螺纹导程 mm inch AI 0.3048 0.012 AP* 0.6096 0.024 AQ 0.635 0.025 AS 0.79375 0.03125 BA 1 0.03937 BF* 1.2192 0.048 BG* 1.27 0.05 BN 1.5875 0.0625 CA 2 0.07874 CB 2 0.07874 CD* 2.116836 0.08334 CL* 2.4384 0.096 CN* 2.54 0.1 DE* 3.175 0.125 EB* 4 0.15748 EG* 4.2333 0.1667 EV 4.8768 0.192 FC* 5.08 0.2 GA 6 0.23622 GI* 6.35 0.25 IA* 8 0.314961 JS 9.7538 0.384 KE* 10.16 0.4 MS* 12.7 0.5
