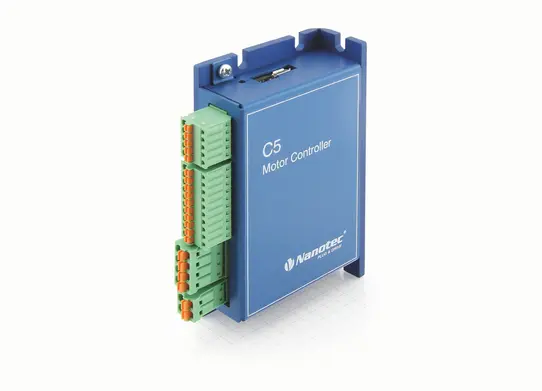

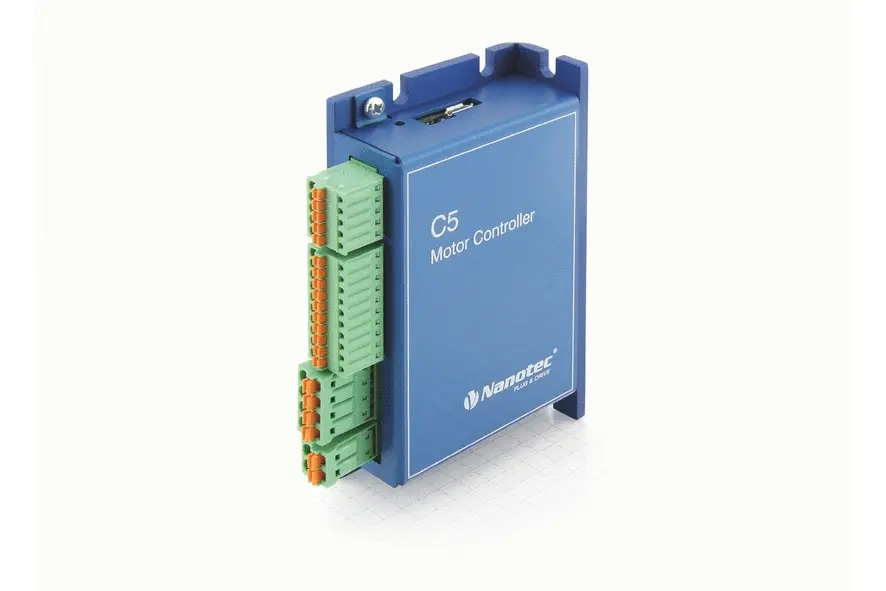

C5-01 –  步进电机控制器/驱动器

添加到意向产品

高性能步进电机控制器，使用 6A 额定电流/6A 峰值电流。通过脉冲和方向或通过模拟输入指定速度或位置进行控制。通过 USB 和 DIP 开关快速且简单地进行参数化设置和编程。

• 开环控制器
• 可以使用Plug & Drive Studio编程简单方便
• 可编程用于单机运行
• 6 个数字输入（3 个不同输入）
• 1 个模拟输入
• 2 个数字输出

技术数据

• 现场总线 -
• 工作电压 12 V直流 - 48 V直流
• 峰值电流 (RMS) 6 A
• 数字输入端数量 6
• 模拟输入端数量 1
• 数字输出 2
• 编码器输入
• 重量

• 接口 USB
• 额定电流 (RMS) 6 A
• 配套电机 步进电机
• 数字输入的类型 24 V, 5/24 V 可切换
• 模拟输入的类型 0-20 mA/0-10 V 可切换
• 数字输出的类型 开漏（最大 24 V/100 mA）
• 刹车输出
• 温度范围 -10 °C - 40 °C

---

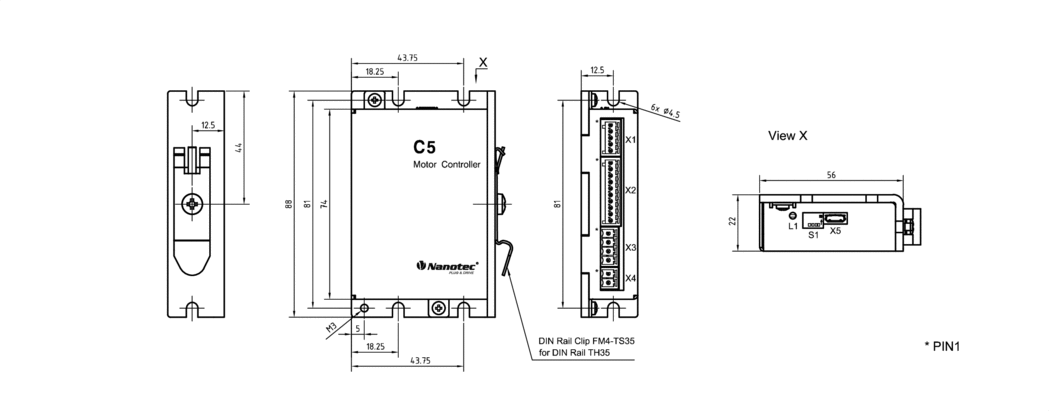

尺寸

3D 2D

请选择下载格式

正在创建中......

下载

CAD

• C5 (stp, 4 MB)

数据表

• C5 (pdf, 370 KB)

手册

• Functional Description Plug & Drive-Interface (pdf, 316 KB)
• Instructions for Firmware Update to Version FIR-v2039 (pdf, 624 KB)
• C5 USB Technical Manual (pdf, 4 MB)
• C5 USB Quick Guide (pdf, 500 KB)
• C5 USB Technical Manual Stock Firmware (pdf, 4 MB)
• C5 USB Online Manual

软件

•  Plug & Drive Studio
•  NanoLib
•  Plug & Drive Studio 3
•  Plug & Drive Studio

证书

• EU-DoC_C5
•

配件

* C5-01 发货包装内包含以上配件.

ZCPHOF-MC1,5-4  *	夹式插头、4 引脚、RM 3.5 mm
Z-K4700/50	电容器
Z-K10000/100	电容器
ZK-MICROUSB	MicroUSB 数据线， 1.5m
ZCPHOFK-MC0,5-5  *	接头
ZCPHOFK-MC0,5-10  *	接头
ZCPHOF-MC1,5-2  *	夹式插头、2 引脚、RM 3.5 mm

---

知识库

NanoJ V2 示例程序

NanoJ 是一种编程语言，集成在 Plug & Drive Studio 软件中。

更多详情

NanoJ V2 Library

示例和应用备注向您展示 NanoJ Library 如何简化了 CiA 402 电源状态机的使用。该 Library 的功能包含在单个头文件中，您可以轻松地将其添加到 Plug & Drive Studio 中的 NanoJ 项目中。

更多详情

NanoJ V2 应用备注

我们的应用说明将为您展示，如何使用 NanoJ 代码模板对 Nanotec 电机控制器进行个性化配置。

更多详情

脉冲方向和模拟模式的配置文件

我们的 C5 控制器针对脉冲方向和模拟速度模式进行了预先编程。 在这里，您可以找到适用和记录的配置文件来轻松编辑这些模式的所有设置。

更多详情
