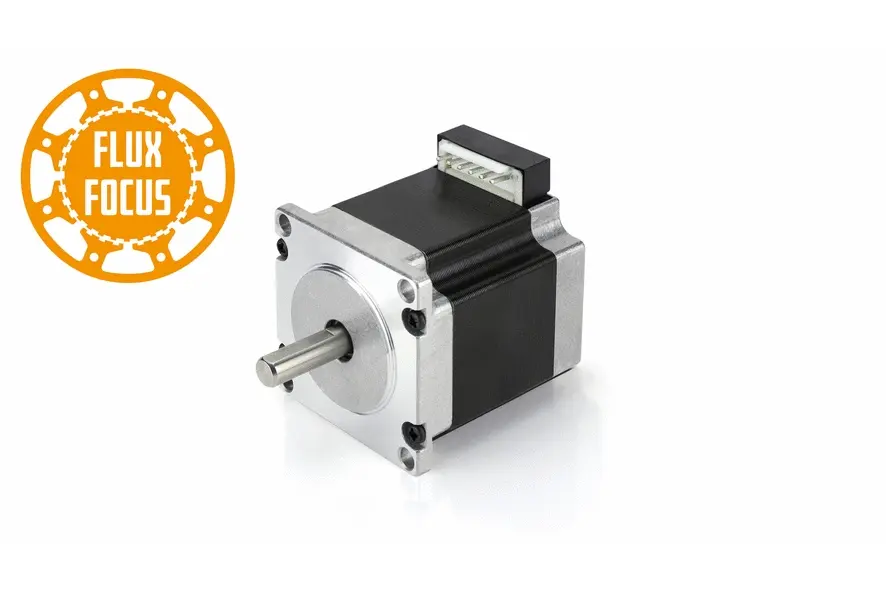

SCB5618M4204-B –  采用 FluxFocus 技术的步进电机 – NEMA 23

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (61)
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (19)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (2)

技术数据

  • NEMA 23
  • 相电流 4.2 A
  • 转子的转动惯量 300 gcm²
  • 相电感 1.2 mH
  • 机身长度“A” 56 mm
  • 轴端 双
  • 轴 D向轴
  • 尺寸 56 mm
  • 保持转矩 185 Ncm
  • 相电阻 0.5 Ohm
  • 分辨率 1.8 °/步
  • 重量 0.72 kg
  • 轴直径 8 mm

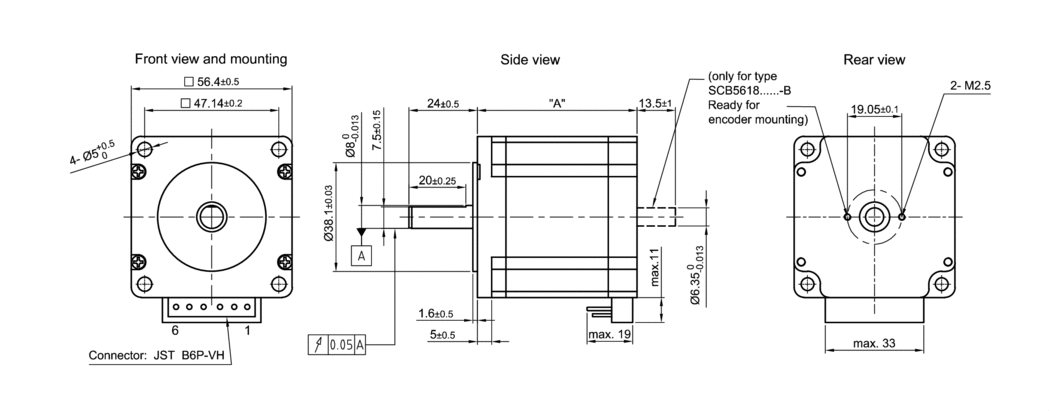

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1.002.004.001020401002004001 0002 0004 00000.501.001.502.00
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/397.00rpm
4.2A 24V


 1.37
4.2A 48V


 1.69

下载

CAD
数据表
证书

配件

ZD-D56 减震器
ZD-DF56 减震器
ZK-VHR-6-300-4 电机电缆 SCA56，SCB56, SCB60, LA56，LSA56，0.3m
