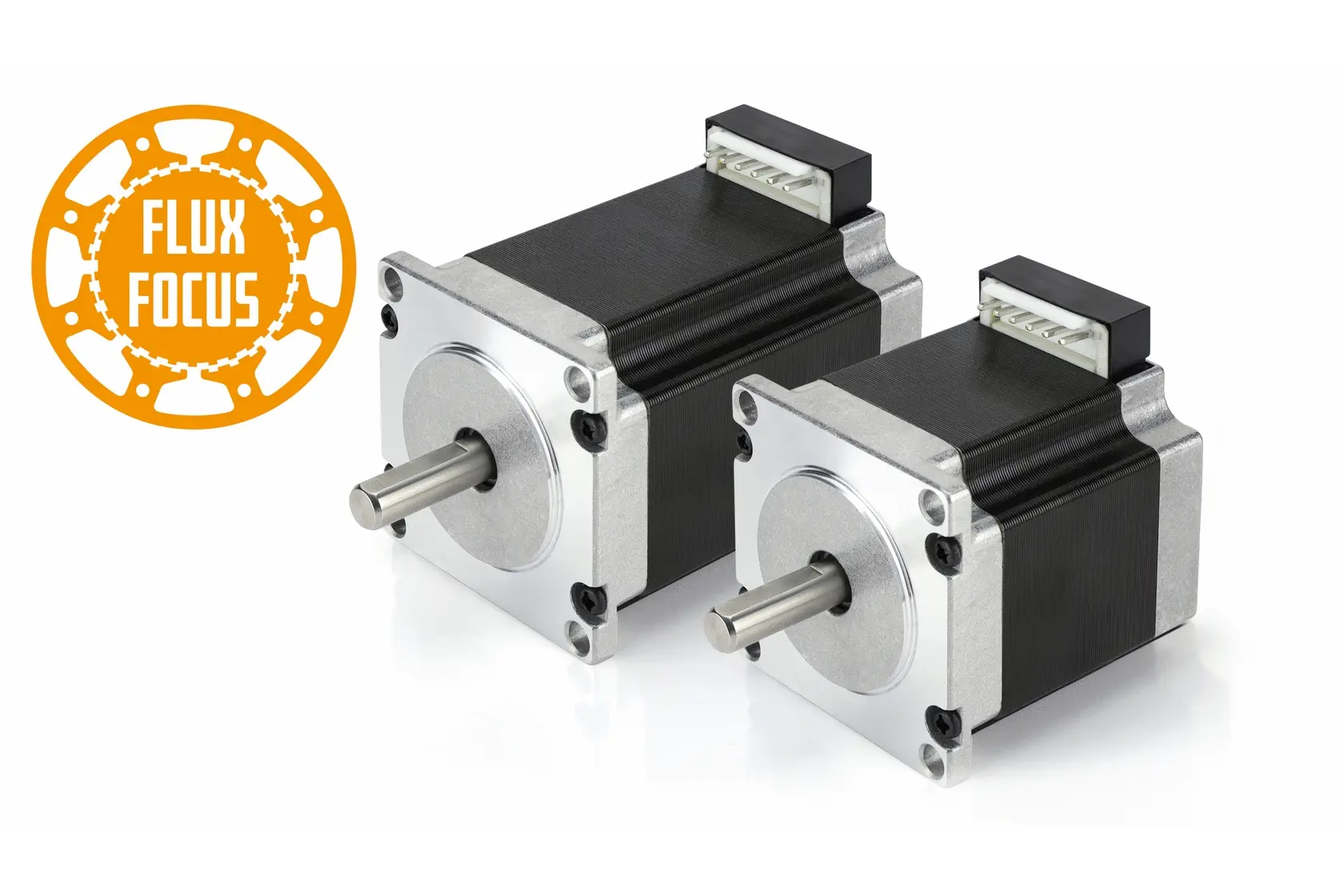

SCB5618 –  采用 FluxFocus 技术的步进电机 – NEMA 23

High-torque stepper motor with FluxFocus. NEMA 23.

超高转矩步进电机，带集成连接器 和 56 mm 法兰。通过在定子齿之间插入稀土磁体，可以将杂散磁通重新定向到齿中，从而产生高达 2.95 Nm 的保持扭矩。

SCB5618 系列带有第二个轴，用于安装光学或磁性编码器。

  • 市场上所有 NEMA 23 步进电机中最高的扭矩/尺寸比
  • 扭矩在整个速度范围内都得到了改善
  • 提供两种长度
  • 1.8° 步进角
  • 提高效率

结合闭环电机控制器使用，例如 Nanotec 的CL4-E或C5-E控制器，SCB56 非常适合在短距离定位的极度动态应用中使用，例如在纺织工业或阀门领域。

请参见定制化解决方案，了解众多自定义轴和电缆类型。

好处

What is fluxfocus technology? Learn what fluxfocus means. Magnet insert. Concentrated flux.

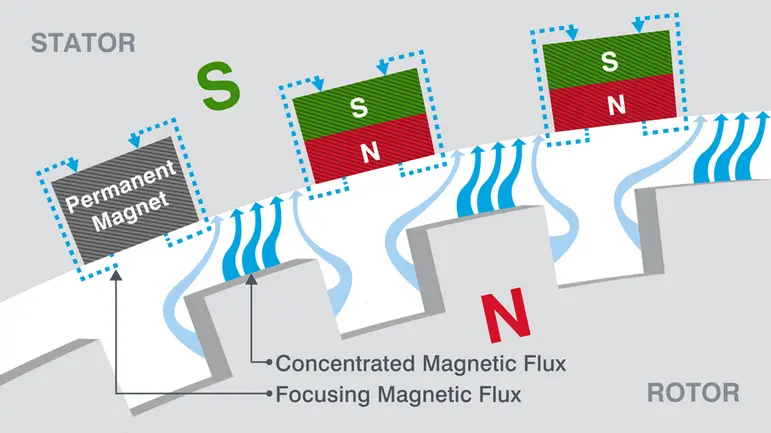

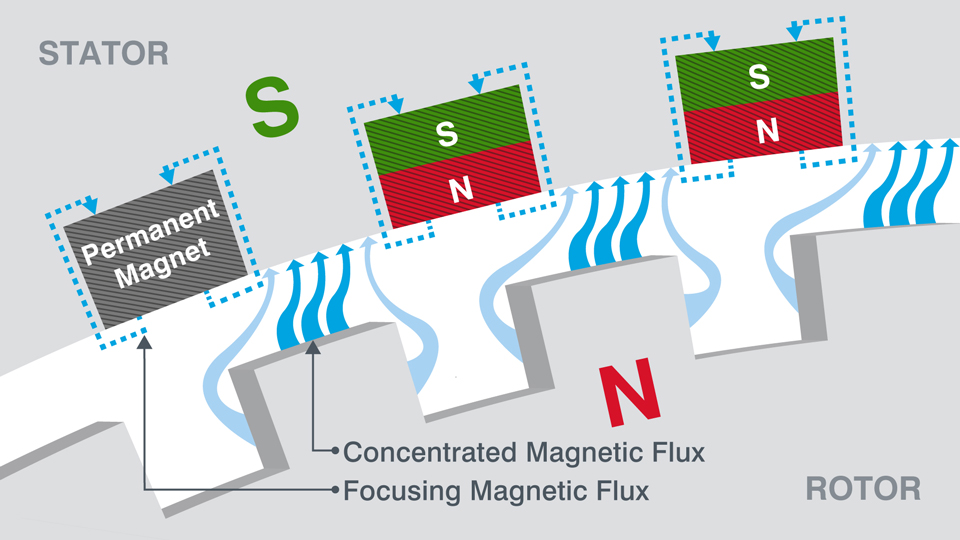

采用 FluxFocus 技术的电机

在定子齿形结构之间的添加永久磁铁有助于高效聚集定子齿形结构中的磁通量。这样就减少了磁漏，总体转矩性能得以提高。
Comparison of nema 23 stepper motors with and without fluxfocus. See torque curves.

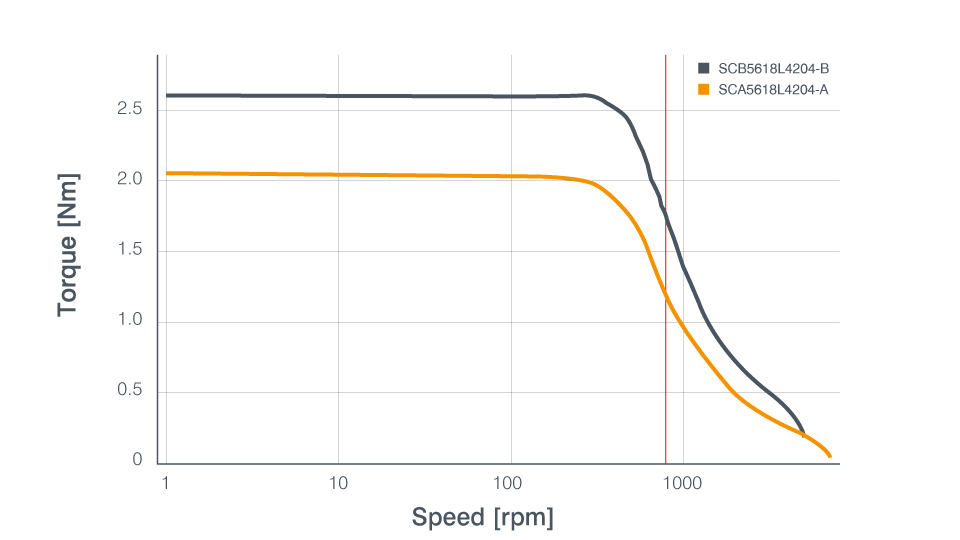

转矩特征曲线比较

与相同大小的步进电机相比，采用 FluxFocus 技术的电机可在整个转速范围内达到更高的转矩。
Advantages of FluxFocus Motors. Torque producing flux. Stator, rotor. Best NEMA 23 stepper motor.

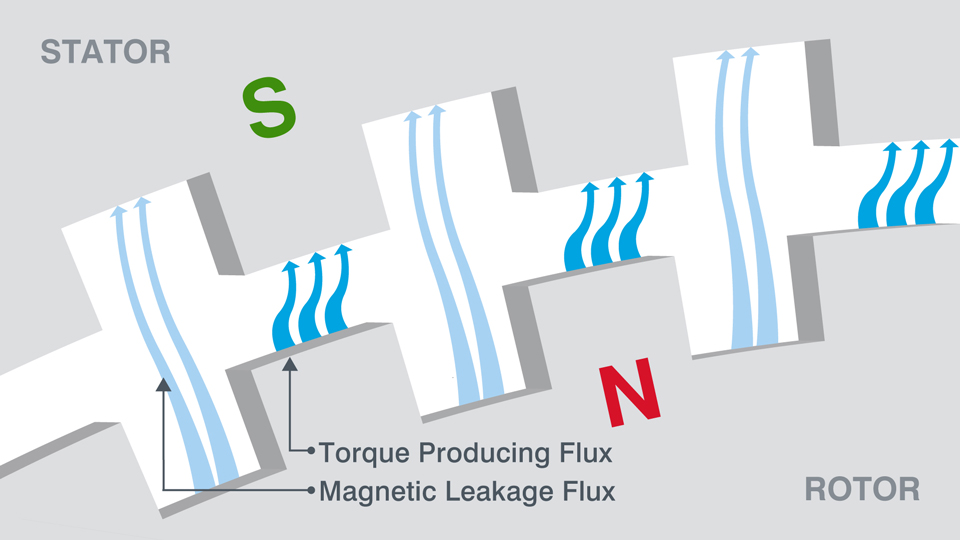

标准电机

在标准步进电机中，仅有特定数量的磁通量用于生成转矩。不产生转矩的通量（或漏磁）流过定子齿形结构。

SCB5618 商品
