PD4-E591L42-E-65-5 – 带集成控制器的 IP65 防护等级的步进电机 - NEMA 23/24
“下载"按钮下面,您可以找到与固件相对应的技术手册,在使用Plug & Drive Studio 2可以参照最新技术手册 (FIR-v2139)
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
技术数据
-
尺寸 56 mm
-
现场总线 Modbus RTU
-
保持转矩 187 Ncm
-
额定电流 (RMS) 4.2 A
-
数字输入端数量 6
-
模拟输入端数量 1
-
数字输出 2
-
带编码器
-
编码器分辨率 1024 CPR
-
重量 1.3 kg
-
NEMA 23
-
接口 -
-
工作电压 12 V直流 - 48 V直流
-
峰值电流 (RMS) 4.2 A
-
数字输入的类型 5/24 V 可切换
-
模拟输入的类型 0-20 mA/0-10 V 可切换
-
数字输出的类型 开漏(最大 24 V/100 mA)
-
编码器类型 单转绝对
-
机身长度 103 mm

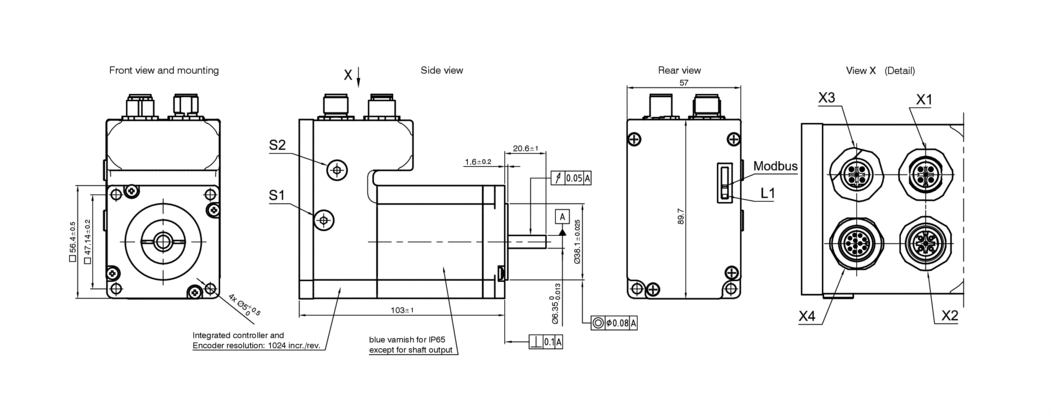

尺寸
力矩曲线
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
|
输出功率
|
转矩 [Nm]/351.00rpm
|
||
---|---|---|---|---|
4.2A 48V | 1.84 | |||
4.2A 24V | 1.4 | |||
|
下载
手册
证书
配件
Z-K4700/50 | 电容器 |
|
ZK-M12-5-2M-1-B-S | 电源线 直线型,2 m |
|
ZK-M12-12-2M-1-AFF | IO 直线型,2 m |
|
ZK-M12-5-2M-1-A-S-M | Modbus RTU 输出 直线型,2 m |
|
ZK-M12-5-2M-1-AFF | Modbus RTU 直线型,2 m |
|
