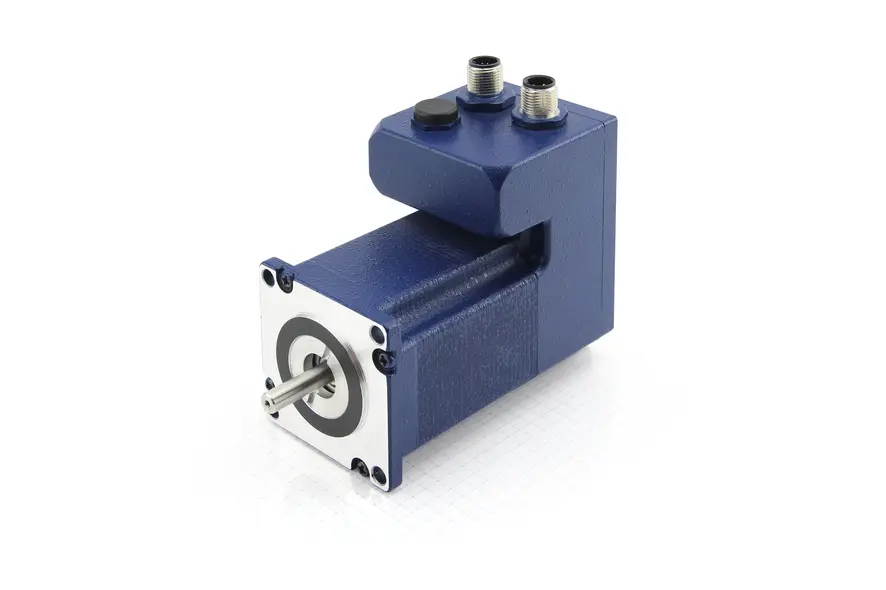

PD4-E591L42-E-65-7 –  带集成控制器的 IP65 防护等级的步进电机 - NEMA 23/24

Cadenas
配置

“下载"按钮下面，您可以找到与固件相对应的技术手册，在使用Plug & Drive Studio 2可以参照最新技术手册 (FIR-v2139)

您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (92)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (1)
轴修改 轴修改 (2)

技术数据

  • 尺寸
  • 现场总线 -
  • 保持转矩
  • 额定电流 (RMS) 4.2 A
  • 数字输入端数量 6
  • 模拟输入端数量 1
  • 数字输出 2
  • 带编码器
  • 编码器分辨率 1024 CPR
  • 重量
  • NEMA 23
  • 接口 USB
  • 工作电压 12 V直流 - 48 V直流
  • 峰值电流 (RMS) 4.2 A
  • 数字输入的类型 5/24 V 可切换
  • 模拟输入的类型 0-20 mA/0-10 V 可切换
  • 数字输出的类型 开漏（最大 24 V/100 mA）
  • 编码器类型 单转绝对
  • 机身长度

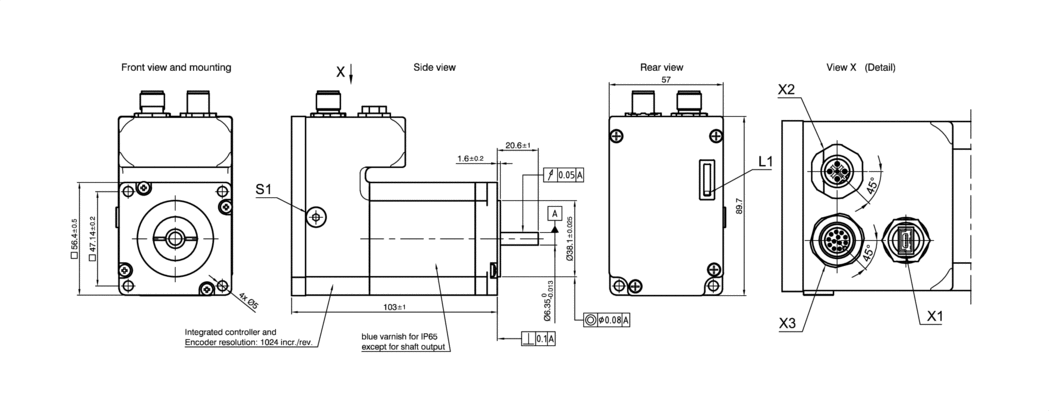

尺寸

PD4-E591L42-E-65-7
正在创建中......

力矩曲线

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Recommended load limit
Continuous duty region
转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm
力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N
Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

下载

CAD
数据表
手册
软件
证书

配件

Z-K4700/50 电容器
ZK-M12-5-2M-1-B-S 电源线 直线型，2 m
ZK-M12-12-2M-1-AFF IO 直线型，2 m
ZK-USB MicroUSB 数据线，1.5 m
