该应用备注展示了如何通过 CANopen 在 Nanotec 驱动器之间建立通信。NanoJ 编程可帮助您实现简单的主/从功能，例如在没有 PLC 的情况下同步两个驱动器。
PD6-CB80M048030-E-09 – 带集成控制器的直流无刷电机 – NEMA 34，法兰大小 80 mm
在“下载”下面，您可以找到与固件相对应的技术手册。在使用Plug & Drive Studio 2时，请参考最新技术手册和固件使用指南更新的版本 FIR-v2039。
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
技术数据
-
尺寸 80 mm
-
现场总线 CANopen
-
工作电压 12 V直流 - 48 V直流
-
额定转矩 170 Ncm
-
额定电流 (RMS) 14 A
-
数字输入端数量 6
-
模拟输入端数量 2
-
数字输出 2
-
带编码器
-
编码器分辨率 1024 CPR
-
重量 2.1 kg
-
NEMA
-
接口 USB
-
额定功率 534 W
-
额定转速 3000 rpm
-
峰值电流 (RMS) 40 A
-
数字输入的类型 5/24 V 可切换
-
模拟输入的类型 0-10 V, 0-20 mA/0-10 V 可切换
-
数字输出的类型 开漏（最大 24 V/100 mA）
-
编码器类型 单转绝对
-
机身长度 113 mm

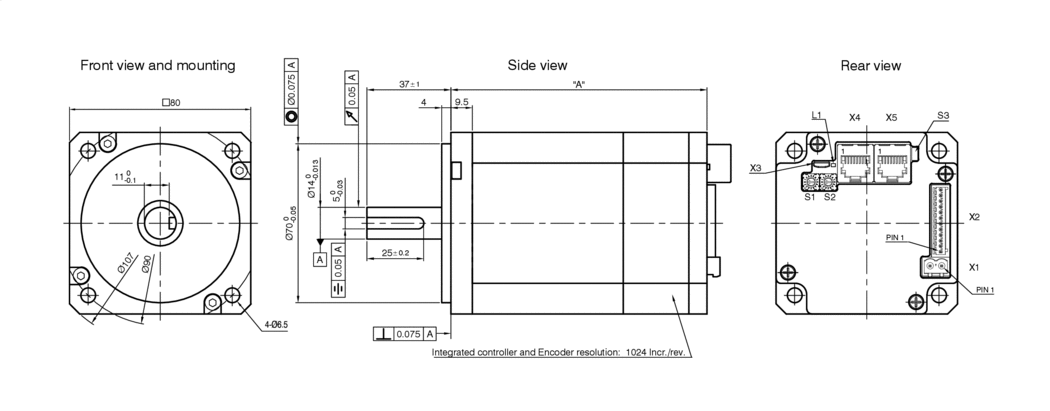

尺寸
速度推力曲线
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Maximum short-term static load that may be reached when the service life is taken into account.
|
转速
|
输出功率
|
效率
|
输入功率
|
功率损耗
|
电流消耗
|
Continuous duty region
|
Speed [rpm] at 1,859.50 Nm
|
|
|---|---|---|---|---|---|---|---|---|
| 48V |
|
n/a | ||||||
|
|
||||||||
下载
手册
- PD6-C CANopen/USB Technical Manual (pdf, 5 MB)
- Functional Description Plug & Drive-Interface (pdf, 316 KB)
- Instructions for Firmware Update to Version FIR-v2039 (pdf, 624 KB)
- PD6-CB CANopen/USB Quick Guide (pdf, 431 KB)
- PD6-C CANopen/USB Technical Manual Stock Firmware (pdf, 5 MB)
- PD6-CB CANopen/USB 在线手册
配件
| ZCPHOFKC-2,5HC-2 * | 2 针终端接头 |
|
| ZCPHOFK-MC0,5-12 * | 接头 |
|
| ZK-MICROUSB | MicroUSB 数据线 1.5m |
|
| Z-K10000/100 | 电容器 |
|
