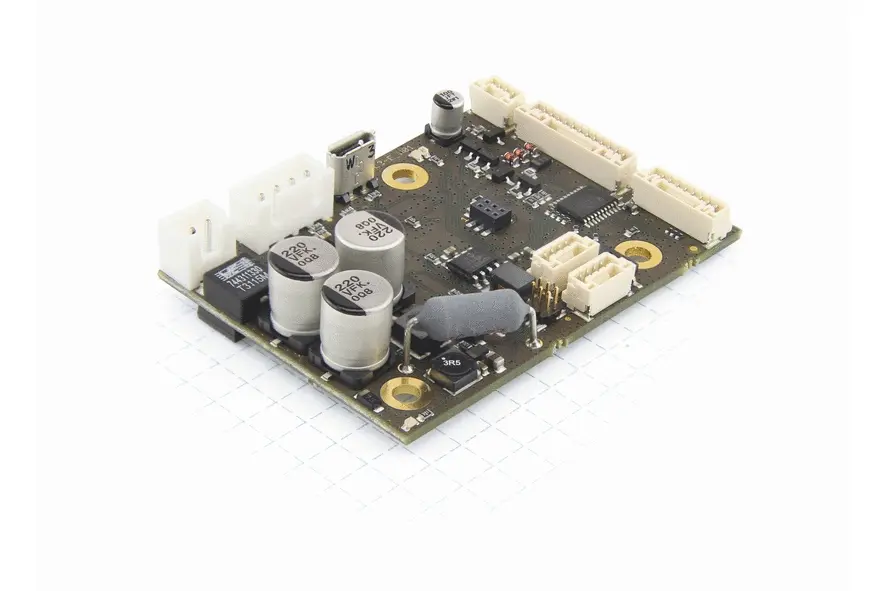

CL3-E-1-0F – 适用于 CANopen、Modbus RTU 或 USB 的电机控制器
技术数据
-
接口 USB
-
额定电流 (RMS) 3 A
-
配套电机 直流无刷电机, 步进电机
-

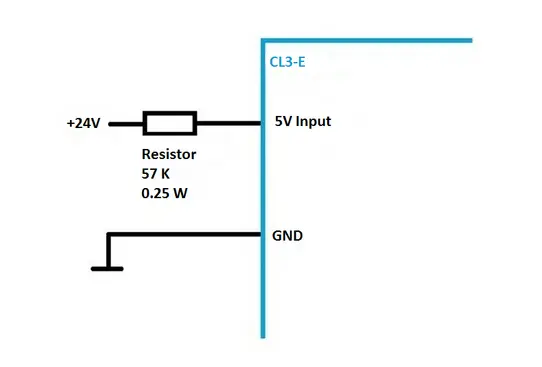

数字输入的类型 5 V
-
模拟输入的类型 0-10 V, 0-20 mA/0-10 V 可切换
-
数字输出的类型 开漏（最大 24 V/100 mA）
-
编码器信号类型 增量
-
重量 0.02 kg
-
工作电压 12 V直流 - 24 V直流
-
峰值电流 (RMS) 3 A
-
数字输入端数量 5
-
模拟输入端数量 2
-
数字输出 3
-
编码器输入
-
刹车输出
-
温度范围 -10 °C - 40 °C

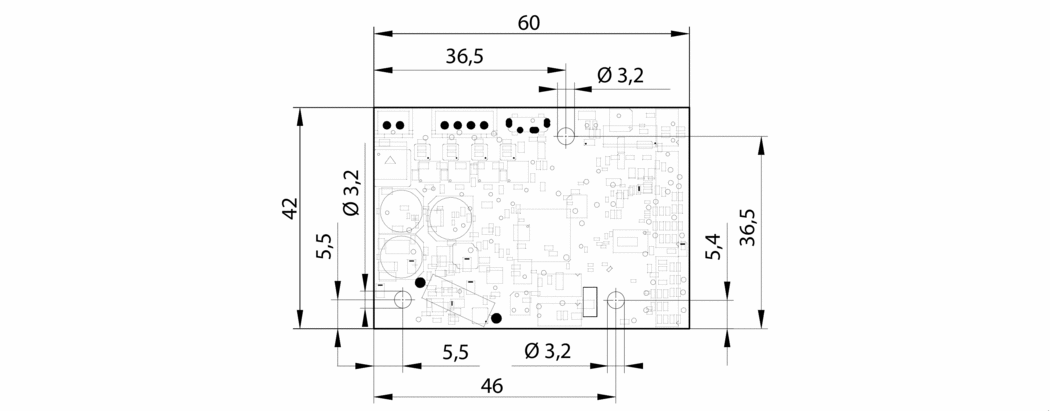

尺寸
下载
手册
- Modbus Registers Application Note (pdf, 237 KB)
- Functional Description Plug & Drive-Interface (pdf, 316 KB)
- Instructions for Firmware Update to Version FIR-v2039 (pdf, 624 KB)
- CL3-E CANopen/USB/Modbus RTU Technical Manual (pdf, 5 MB)
- CL3-E CANopen/USB/Modbus RTU Quick Guide (pdf, 573 KB)
- CL3-E CANopen/USB/Modbus RTU Technical Manual Stock Firmware (pdf, 4 MB)
- CL3-E CANopen/USB/Modbus RTU 在线手册
证书
配件
| ZK-PD4-C-CAN-4-500-S | CAN 输入/输出 电缆 0.5 m |
|
| ZK-GHR13-500-S-GHR | 编码器线缆 NME1 0.5m |
|
| ZK-MCM-12-500-S-JGH | 编码器线缆 NME2/3 0.5m |
|
| ZK-GHR10-500-S-GHR | 编码器线缆 NOE 0.5m |
|
| ZK-TM4-10-500-S-JGH | 编码器线缆 NTO3 0.5m |
|
| ZK-JZH-8-500-S-JGH | 编码器线缆 WEDL 0.5m |
|
| ZK-GHR12-500-S | IO 线缆 0.5m |
|
| ZK-MICROUSB | MicroUSB 数据线 1.5m |
|
| ZK-XHP4-300 | 电机电缆 0.3m |
|
| ZK-GHR3-500-S | RS232 电缆 0.5m |
|
| ZK-XHP2-500-S | 电源线 0.5m |
|
