PD4-CB59M024035-E-01 – 带集成控制器的直流无刷电机 - NEMA 23
在“下载”下面，您可以找到与固件相对应的技术手册。在使用Plug & Drive Studio 2时，请参考最新技术手册和固件使用指南更新的版本 FIR-v2039。
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
技术数据
-
尺寸 56 mm
-
现场总线 -
-
工作电压 12 V直流 - 24 V直流
-
额定转矩 37 Ncm
-
额定电流 (RMS) 8 A
-
数字输入端数量 6
-
模拟输入端数量 1
-
数字输出 1
-
带编码器
-
编码器分辨率 1024 CPR
-
重量 0.9 kg
-
NEMA 23
-
接口 USB
-
额定功率 135 W
-
额定转速 3500 rpm
-
峰值电流 (RMS) 20 A
-
数字输入的类型 24 V, 5/24 V 可切换
-
模拟输入的类型 0-10 V
-
数字输出的类型 开漏（最大 24 V/100 mA）
-
编码器类型 单转绝对
-
机身长度 95 mm

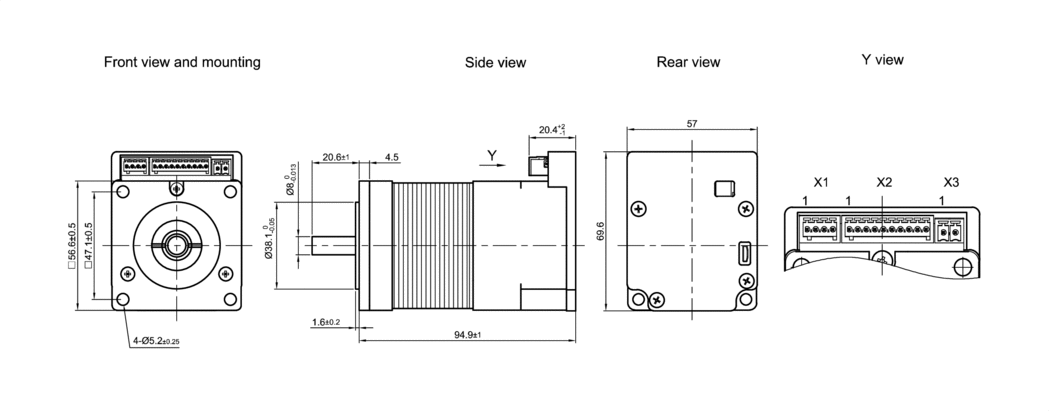

尺寸
速度推力曲线
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Maximum short-term static load that may be reached when the service life is taken into account.
|
转速
|
输出功率
|
效率
|
输入功率
|
功率损耗
|
电流消耗
|
Continuous duty region
|
Speed [rpm] at 1,998.50 Nm
|
|
|---|---|---|---|---|---|---|---|---|
| 24V |
|
n/a | ||||||
|
|
||||||||
下载
手册
配件
| ZCPHOFK-MC0,5-4 * | 接头 |
|
| ZCPHOFK-MC0,5-10 * | 接头 |
|
| ZCPHOF-MC1,5-2 * | 夹式插头、2 引脚、RM 3.5 mm |
|
| Z-K4700/50 | 电容器 |
|
| IO-PD4-C-01 | 测试板，带用于 PD4-C-01 系列电机的电缆装配件 |
|
| ZK-MICROUSB | MicroUSB 数据线 1.5m |
|
