N5-1-2 –  CANopen 电机控制器

Cadenas

技术数据

  • 接口 -
  • 额定电流 (RMS) 10 A
  • 配套电机 直流无刷电机, 步进电机
  • 数字输入的类型 5/24 V 可切换或 5 - 24 V
  • 模拟输入的类型 -10 - +10 V / 0 - 20 mA 可切换
  • 数字输出的类型 开漏（最大 24 V/500 mA）
  • 编码器信号类型 增量
  • 重量
  • 工作电压 12 V直流 - 72 V直流
  • 峰值电流 (RMS) 10 A
  • 数字输入端数量 6
  • 模拟输入端数量 2
  • 数字输出 2
  • 编码器输入
  • 刹车输出
  • 温度范围 -10 °C - 40 °C

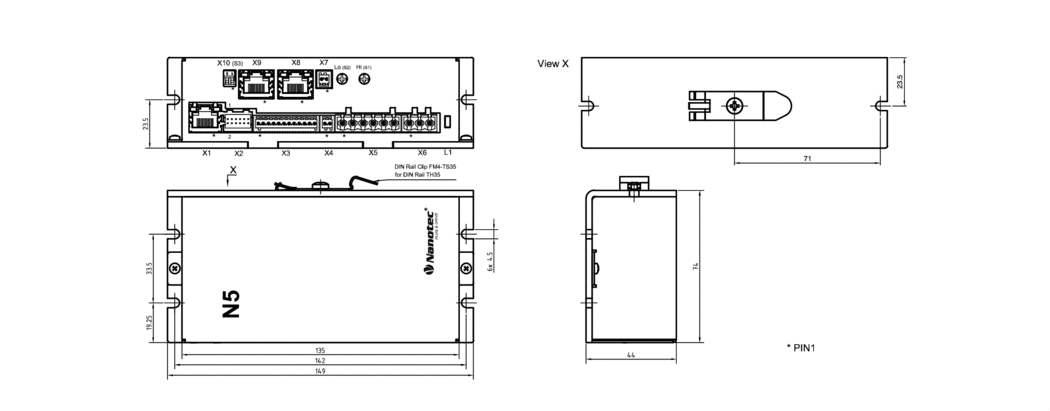

尺寸

N5-x-2 CANopen
正在创建中......

下载

CAD
数据表
手册
软件
证书

配件

EB-BRAKE-48V 刹车模块
ZK-PADP-12-500-S Encoder Cable Contr. 0.5m
ZK-M12-8-2M-2-PADP 编码器线缆 弯角型，2 m
ZK-MCM-12-500-S-JPAD 编码器线缆 NME2/3 0.5m
ZK-MCM-12-2,0-S-JPAD 编码器线缆 NME2/3 2.0m
ZK-NOE-10-500-S-PADP 编码器线缆 NOE，0.5 m
ZK-NTO3-10-1000-PADP 编码器线缆 NTO3，1 m
ZK-NTO3-10-500-PADP 编码器线缆 NTO3，0.5 m
ZK-WEDL-500-S-PADP 编码器线缆 WEDL，0.5 m
Z-K4700/50 电容器
Z-K10000/100 电容器
ZCPHOFK-MC0,5-12  * 接头
ZCWE-RM5-6  * 夹式插头、6 引脚、RM 5 mm
ZCPHOFK-MC0,5-2  * 接头
ZCWE-RM5-3  * 夹式插头、3 引脚、RM 5 mm
* N5-1-2 发货包装内包含以上配件.

知识库
示例和应用备注向您展示 NanoJ Library 如何简化了 CiA 402 电源状态机的使用。该 Library 的功能包含在单个头文件中，您可以轻松地将其添加到 Plug & Drive Studio 中的 NanoJ 项目中。
更多详情
本应用备注介绍如何使用 DCHP 工具将 Nanotec 控制器/驱动器与 Ethernet 连接。
更多详情
我们的视频将展示步进电机如何在无传感器控制和无编码器的闭环模式下运行。 我们推荐在无传感器操作中使用我们的电机控制器  C5  和  CL3。
更多详情

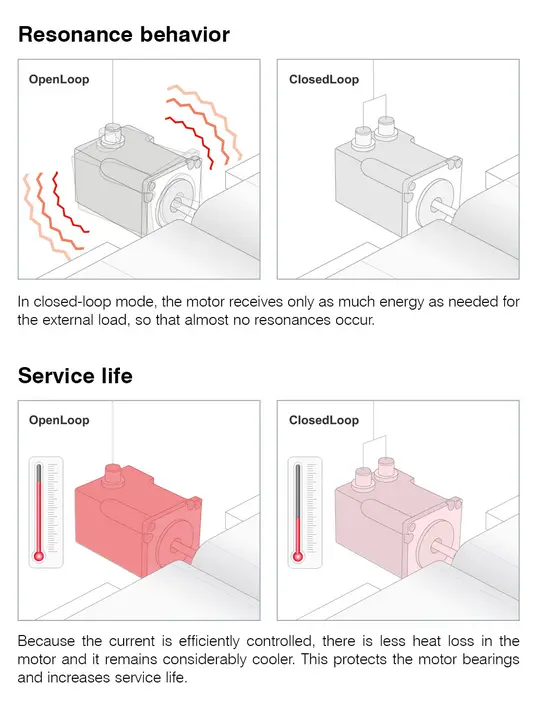

闭环步进电机替代 BLDC 电机 长期以来，对于那些不需要伺服电机高性能的应用场合，步进电机技术经常被视为一种高性价比的替代方案。受益于其具有吸引力的生产价格和相对较高的转矩与尺寸比，步进电机一直在仪器工程领域广为使用。然而，对于机械工程中的辅助轴而言，伺服设备开始越来越受青睐。
更多详情
该应用备注展示了如何通过 CANopen 在 Nanotec 驱动器之间建立通信。NanoJ 编程可帮助您实现简单的主/从功能，例如在没有 PLC 的情况下同步两个驱动器。
更多详情
