PD4-EB59CD-E-65-3A –  带集成控制器的 IP65 防护等级直流无刷电机 - NEMA 23

integrated brushless dc motors nema 23, smart brushless dc motors nema 23
Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
机器人用轮式驱动器 机器人用轮式驱动器 (35)
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (86)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (1)
轴修改 轴修改 (2)

技术数据

  • 尺寸
  • 现场总线 EtherNet/IP
  • 工作电压 12 V直流 - 48 V直流
  • 额定转矩
  • 额定电流 (RMS) 6 A
  • 数字输入端数量 6
  • 模拟输入端数量 1
  • 数字输出 2
  • 带编码器
  • 编码器分辨率 1024 CPR
  • 重量
  • NEMA 23
  • 接口 -
  • 额定功率 220 W
  • 额定转速 3500 rpm
  • 峰值电流 (RMS) 18 A
  • 数字输入的类型 5/24 V 可切换
  • 模拟输入的类型 0-20 mA/0-10 V 可切换
  • 数字输出的类型 开漏（最大 24 V/100 mA）
  • 编码器类型 单转绝对
  • 机身长度

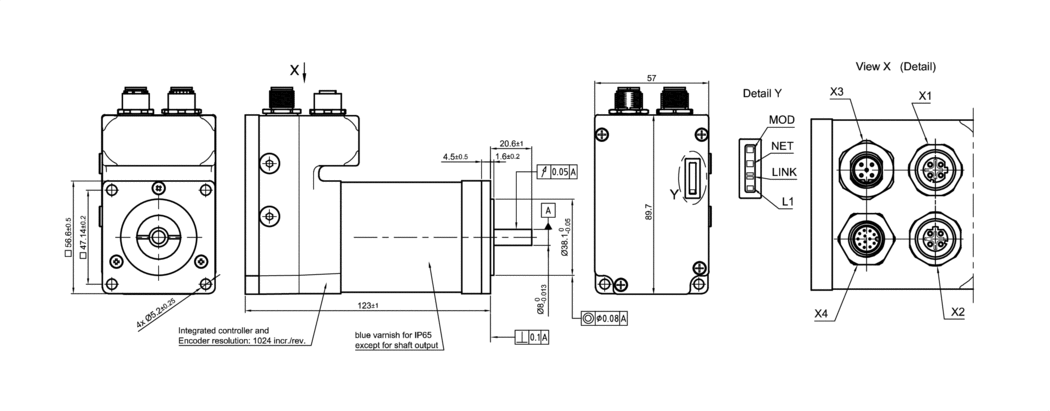

尺寸

PD4-EB59CD-E-65-3A
正在创建中......

力矩曲线

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Recommended load limit
Continuous duty region
转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm
力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N
Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

下载

CAD
数据表
手册
软件
证书

配件

ZK-M12-5-2M-1-B-S 电源线 直线型，2 m
ZK-M12-12-2M-1-AFF IO 直线型，2 m
Z-K4700/50 电容器
ZK-M12-5-2M-2-B-S Connection cable M12
ZK-M12-4-2M-1-D-RJ45 EtherNET/IP 直线型，2 m
