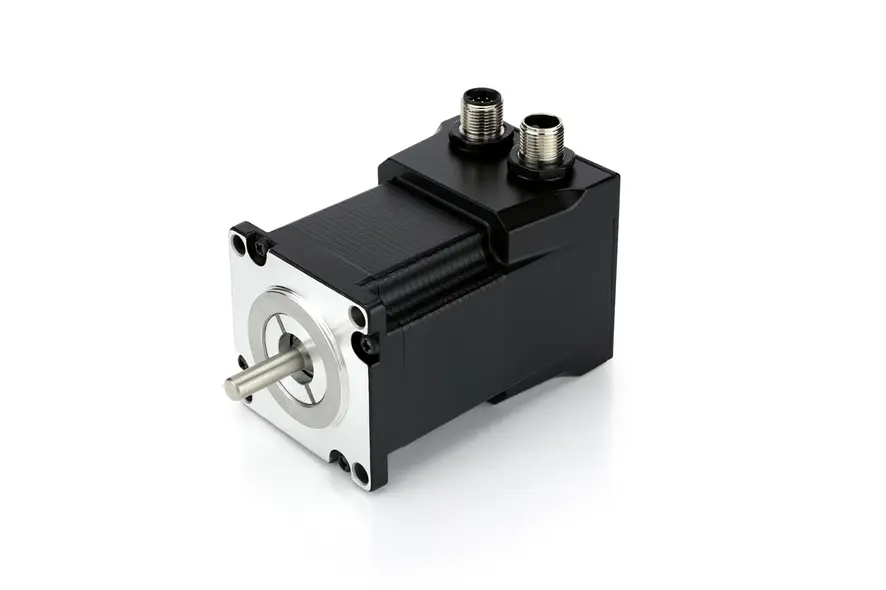

ASA5618M42-W1 –  带编码器的IP65 防护等级的步进电机 - NEMA 23

配置 添加到意向产品

您可以对此商品进行其他配置。请单击下面的配置按钮开始。

适用于直流无刷电机和步进电机的变速箱 (92)

技术数据

• 尺寸
• IP 保护 (出轴端除外) IP65
• 保持转矩
• 相电感 1.6 mH
• 机身长度“A”
• 带刹车
• 编码器信号类型 SSI
• 工作电压（编码器） 4.75 – 15.00 V

• NEMA 23
• 相电流 4.2 A
• 相电阻 0.45 Ohm
• 转子的转动惯量 480 gcm²
• 重量
• 带编码器
• 编码器分辨率 SSI 17 位单圈绝对值 / 16 位多圈绝对值

---

尺寸

3D 2D

请选择下载格式

正在创建中......

---

力矩曲线

下载 PDF 切换轴

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.

		Recommended load limit	Continuous duty region	转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm 力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
比较点
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

关闭

下载

CAD

• ASA5618M42-W1 (stp, 2 MB)

数据表

• ASA56 Reference-Sheet (pdf, 8 MB)
• ASA5618M42-W1 (pdf, 292 KB)

证书

• EU-DoC_ASA56.pdf
•

配件

ZK-M12-4-2M-1-LFF	电机电缆直线型，2 m
ZK-M12-4-2M-2-LFF	电机电缆弯角型，2 m
ZK-M12-4-5M-1-LFF	电机电缆直线型，5 m
ZK-M12-4-5M-2-LFF	电机电缆弯角型，5 m
ZK-M12-8-2M-1-AFF	编码器线缆 直线型，2 m
ZK-M12-8-2M-2-AFF	编码器线缆 弯角型，2 m
ZK-M12-8-5M-1-AFF	编码器线缆 直线型，5 m
ZK-M12-8-5M-2-AFF	编码器线缆弯角型，5 m
ZK-M12-8-2M-2-PADP	编码器线缆 弯角型，2 m
