PD4-EB59CD-E-65-4A – 带集成控制器的 IP65 防护等级直流无刷电机 - NEMA 23
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
技术数据
-
尺寸 56 mm
-
现场总线 Modbus TCP
-
工作电压 12 V直流 - 48 V直流
-
额定转矩 60 Ncm
-
额定电流 (RMS) 6 A
-
数字输入端数量 6
-
模拟输入端数量 1
-
数字输出 2
-
带编码器
-
编码器分辨率 1024 CPR
-
重量 1.4 kg
-
NEMA 23
-
接口 -
-
额定功率 220 W
-
额定转速 3500 rpm
-
峰值电流 (RMS) 18 A
-
数字输入的类型 5/24 V 可切换
-
模拟输入的类型 0-20 mA/0-10 V 可切换
-
数字输出的类型 开漏（最大 24 V/100 mA）
-
编码器类型 单转绝对
-
机身长度 123 mm

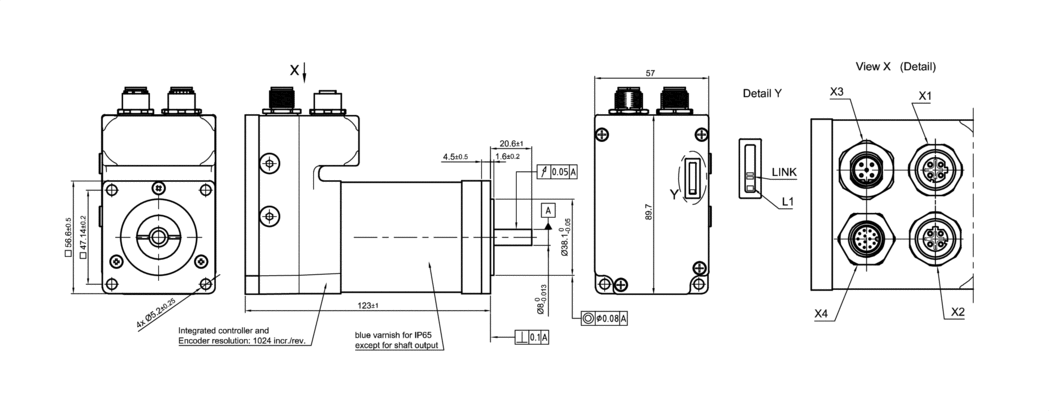

尺寸
力矩曲线
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Maximum short-term static load that may be reached when the service life is taken into account.
|
转矩
|
输出功率
|
效率
|
输入功率
|
功率损耗
|
电流消耗
|
Continuous duty region
|
转矩 [Nm]/377.70rpm
|
|
|---|---|---|---|---|---|---|---|---|
| 48V |
|
n/a | ||||||
|
|
||||||||
下载
手册
配件
| ZK-M12-5-2M-1-B-S | 电源线 直线型，2 m |
|
| ZK-M12-12-2M-1-AFF | IO 直线型，2 m |
|
| Z-K4700/50 | 电容器 |
|
| ZK-M12-4-2M-1-D-RJ45 | 连接电缆 M12 |
|
