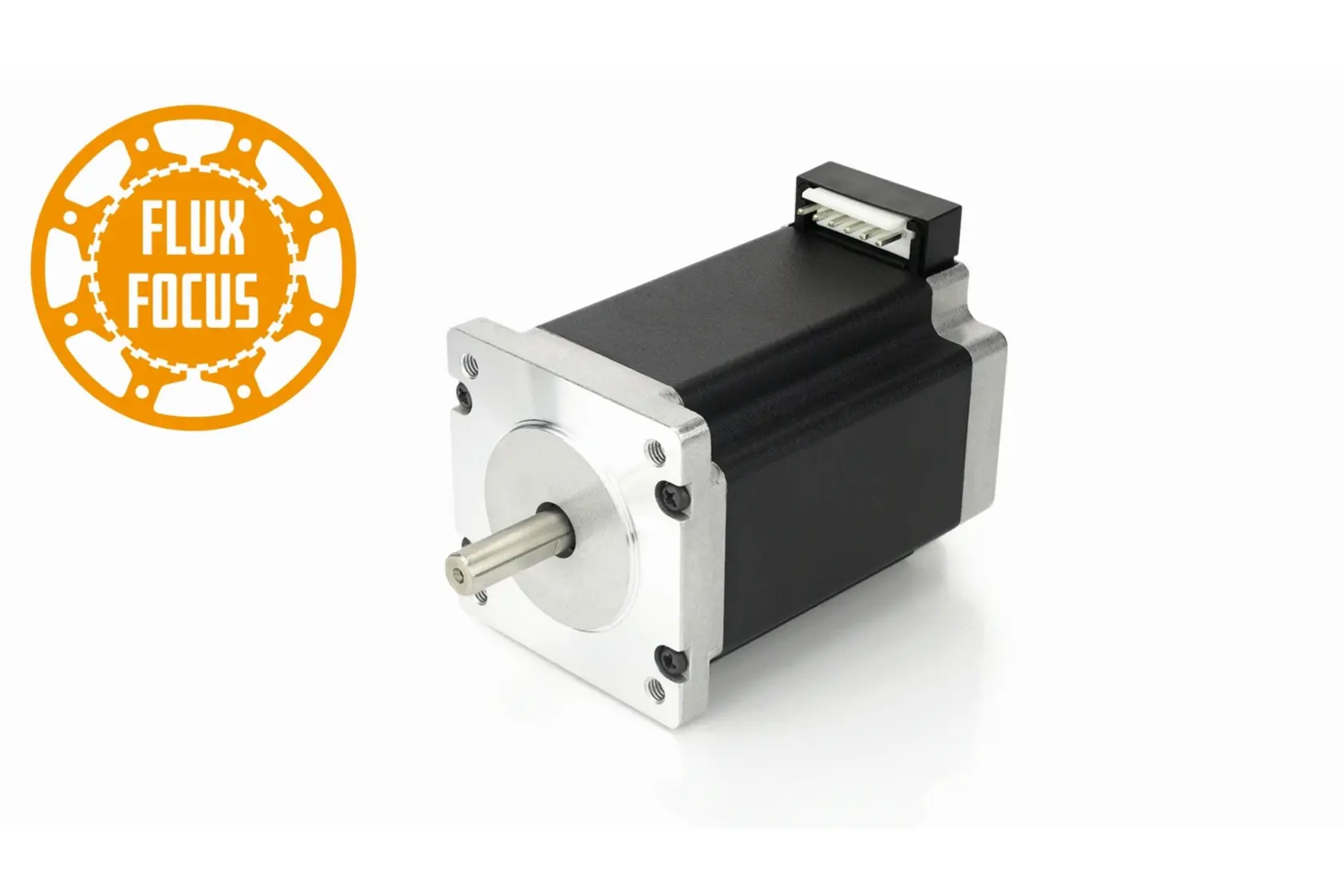

SCB6018 –  采用 FluxFocus 技术的步进电机 – NEMA 24

High-torque stepper motor. Size NEMA 24

超高转矩步进电机，带集成连接器 和 60 mm 法兰。通过在定子齿之间插入稀土磁体，可以将杂散磁通重新定向到齿中，从而产生高达 3.6 Nm 的保持扭矩。

SCB6018 系列带有第二个轴，用于安装光学或磁性编码器。

  • FluxFocus 技术 使其具有市场上所有 NEMA 24 步进电机中最高的转矩/尺寸比
  • 扭矩在整个速度范围内都得到了改善
  • 1.8° 步进角
  • 提高效率

选择电机后，您可在产品配置程序的帮助下快速轻松地找到匹配的编码器。

配套的电机控制器：
C5-E, CL4-E

好处

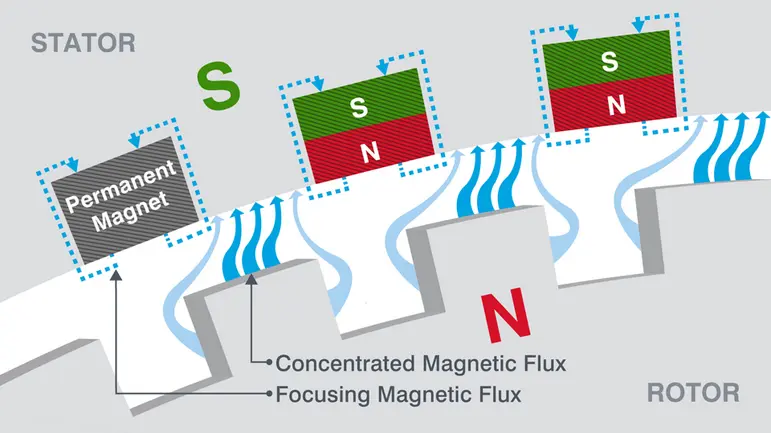

High-torque with stepper motor. NEMA 24

采用 FluxFocus 技术的电机

在定子齿形结构之间的添加永久磁铁有助于高效聚集定子齿形结构中的磁通量。这样就减少了磁漏，总体转矩性能得以提高。

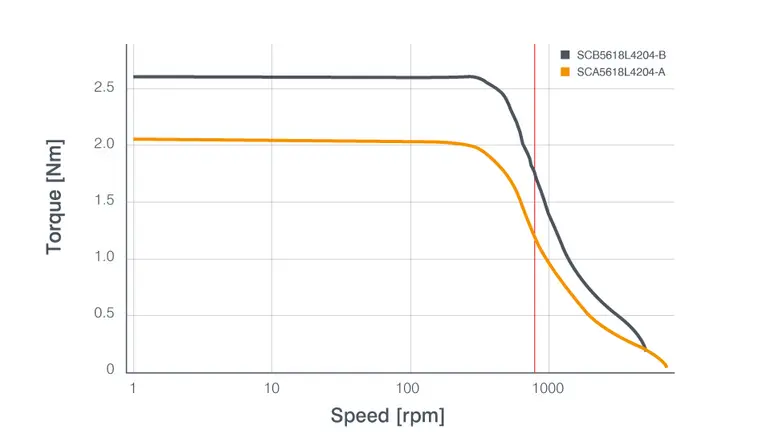

See torque comparison of stepper motors

转矩特征曲线比较

与相同大小的步进电机相比，采用 FluxFocus 技术的电机可在整个转速范围内达到更高的转矩。

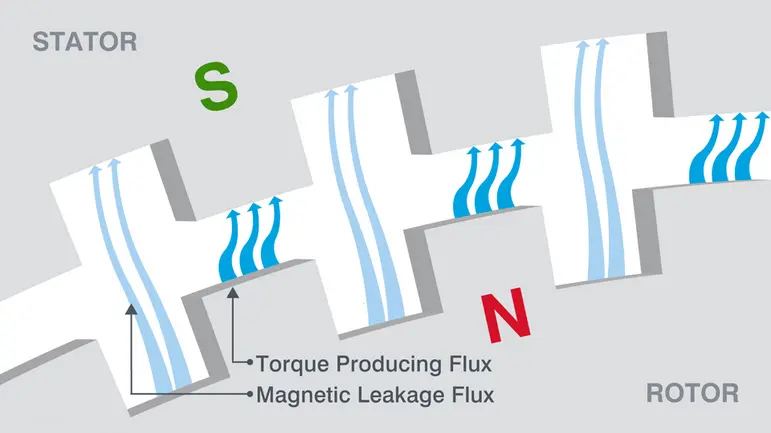

Stepper motors with high torque

标准电机

在标准步进电机中，仅有特定数量的磁通量用于生成转矩。不产生转矩的通量（或漏磁）流过定子齿形结构。

SCB6018 商品
