扩展轴修改
![Special Shafts | Knurling | Brushless DC & Stepper Motors](https://www.nanotec.com/fileadmin/_processed_/4/3/csm_Welle_Sechskant_80577b832c.webp)
对于 ST 和 IP,PD 和 DB 系列的所有电机,均可进行以下轴修改,最小订购数量1件。可通过我们在线商店的配置工具进行订购。参阅扁平轴加工概述。
![大轴](https://www.nanotec.com/fileadmin/_processed_/2/8/csm_Bigger_Shaft_bae6c94eed.webp)

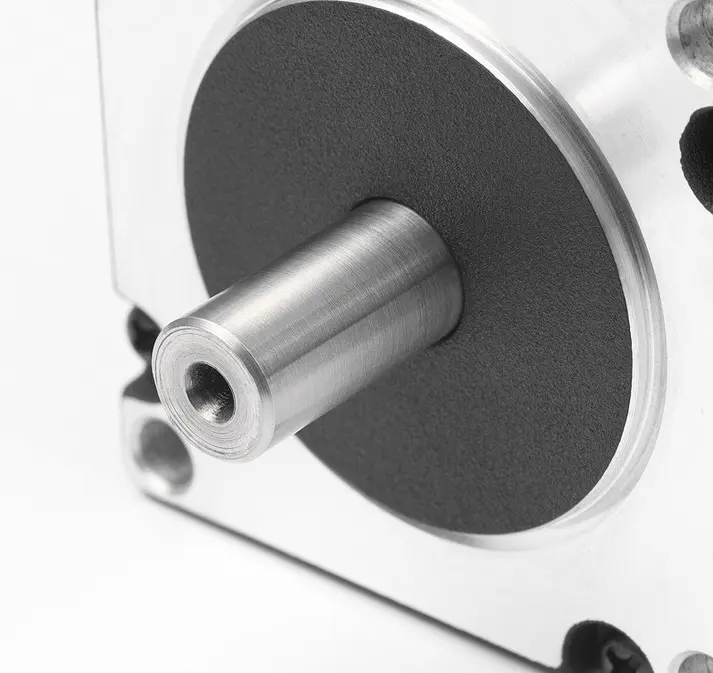

大轴
较大或较粗的轴主要用于产生更大的径向力。可为电机进行的定制修改:
- ST2818 系列最大 7 mm
- ST4118、ST4209 系列最大 8 mm
- ST5918、ST5909 系列最大 10 mm
公差套成本低廉,可与较易获得的其它直径传动元件建立兼容性。减少衬套或弹簧套可以提供一种便捷的解决方案,在不同的轴连接中可进行不等轴径快速安装,例如联轴器、制动器、编码器等。根据应用需求,电机轴也可以采用公制或英制尺寸制造。
![L?ngere Welle](https://www.nanotec.com/fileadmin/_processed_/d/7/csm_Laengere_Welle_e6c3ebb54e.webp)

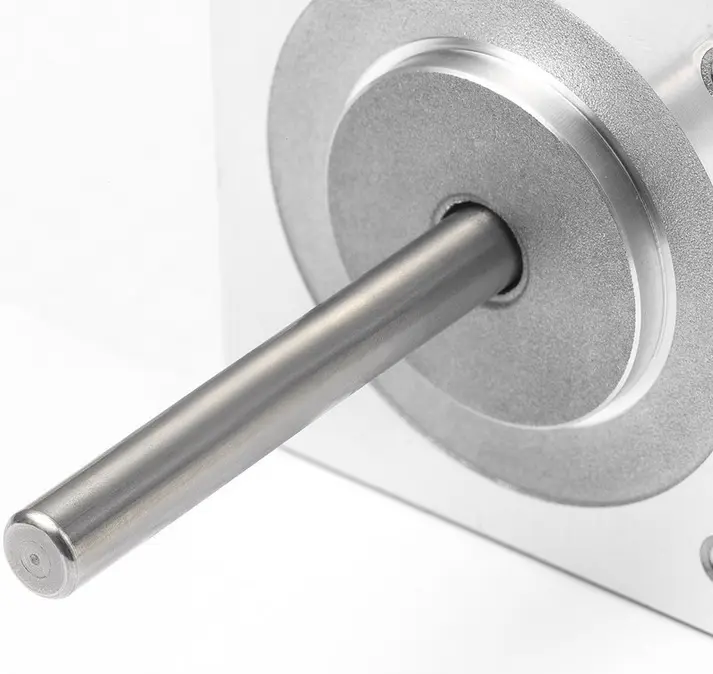

长轴
如果无法通过法兰或其它安装方式直接安装,则需要使用长电机轴。如需使用长轴,必须注意电机允许的径向力。如果超过了允许的轴承负载和预期的使用寿命,则必须添加第二个推力轴承。
![Welle Sechskant](https://www.nanotec.com/fileadmin/_processed_/4/f/csm_Welle_Sechskant_5cc043a8ad.webp)

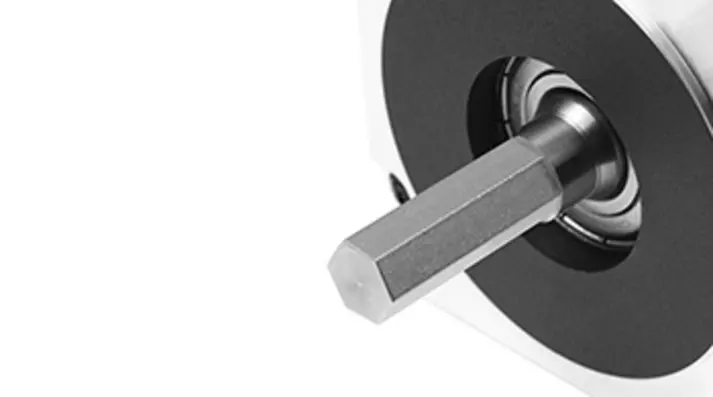

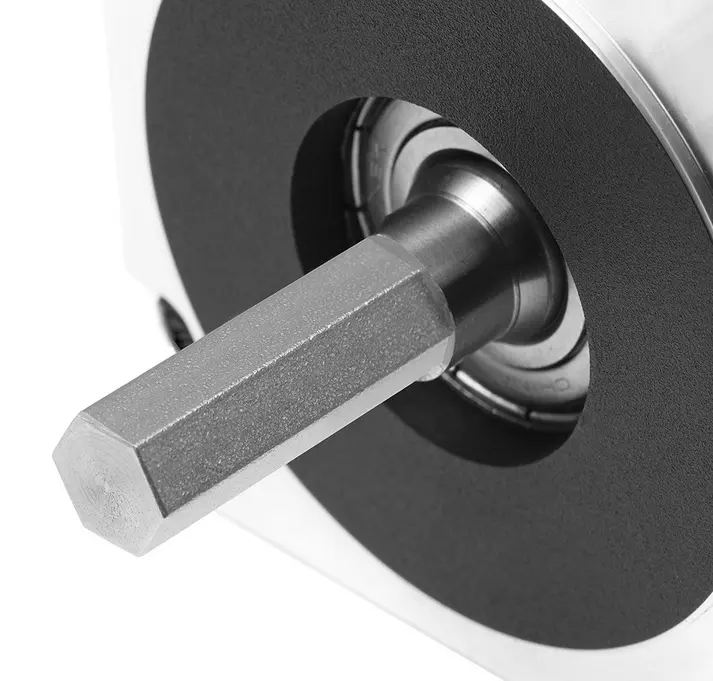

特殊轴型 / 方形和六角轴
方轴或六角轴可进行手动或电动调整(宽度调整,高度调整,工具高度调整,工作宽度调整等),从而能够轻松快速地适应不同的工作应用或工具。同样在自动工具更换装置中,必须能够简单地更换不同的工具,并确保轴向移动,然后通过双重夹紧端口将其固定在电机的六角轴或方轴上。
![](https://www.nanotec.com/fileadmin/_processed_/c/7/csm_Innengewinde_e075ba7fe3.webp)
特殊轴型 / 方形和六角轴
方轴或六角轴可进行手动或电动调整(宽度调整,高度调整,工具高度调整,工作宽度调整等),从而能够轻松快速地适应不同的工作应用或工具。同样在自动工具更换装置中,必须能够简单地更换不同的工具,并确保轴向移动,然后通过双重夹紧端口将其固定在电机的六角轴或方轴上。
![Hohlwelle](https://www.nanotec.com/fileadmin/_processed_/2/c/csm_Hohlwelle_3abd58f8e2.webp)

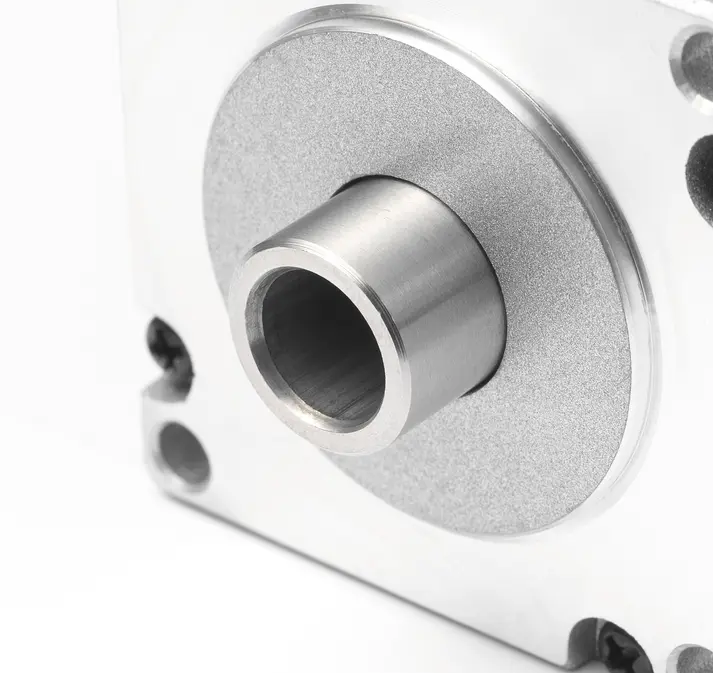

空心轴
除实际驱动外,空心轴还允许电缆(例如,其它轴的电流供应)、管子(流体或气动压缩空气)甚至激光束穿过电机。此外,空心轴可以容纳小螺距螺纹或梯形主轴或滚珠丝杆进行线性运动。空心轴步进电机可以与标准电机进行机械互换。如果数量较大,还可以使用内螺纹或螺纹销制造空心轴电机。还可以制造出单侧闭合的中空轴或盲孔。空心轴版本已作为标准款加入标准系列电机中供客户选择。您可在我们的空心轴电机站点上找到所需概述。
![Welle Knurling](https://www.nanotec.com/fileadmin/_processed_/7/c/csm_Welle_Knurling_28580c706a.webp)

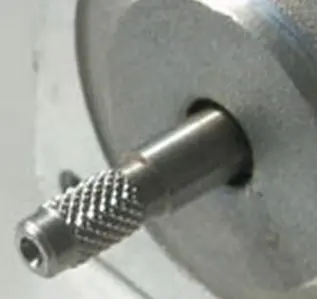

滚花
ST 和 DB 系列的所有电机均可进行各种类型的滚花加工。
