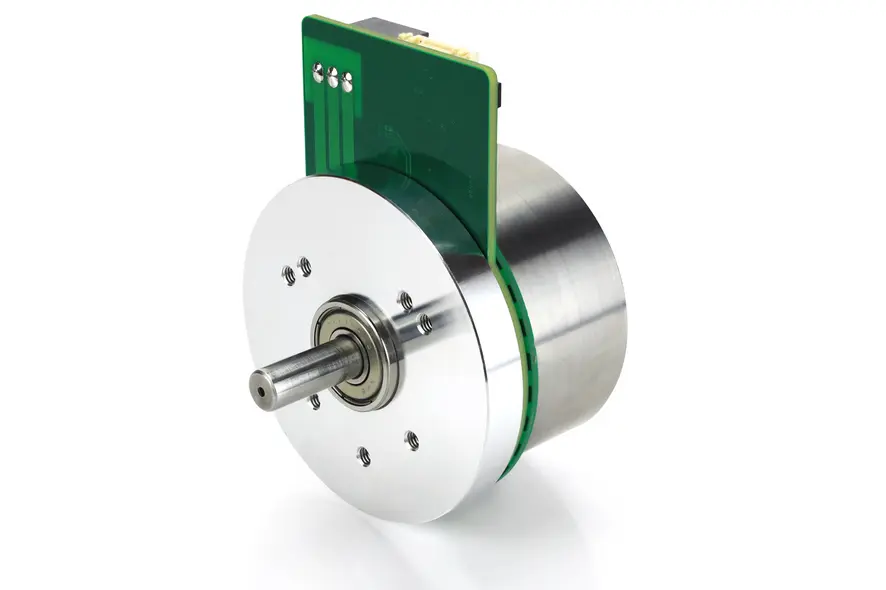

DFA68M024035-E –  无刷直流电动机和编码器

配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。

技术数据

  • 额定电流 5.8 A
  • 线间电感 0.22 mH
  • 转矩常数 5 Ncm/A
  • 电机连接 带接头的电缆
  • 峰值转矩 87 Ncm
  • 额定功率 106 W
  • 额定转速 3500 rpm
  • 尺寸 68 mm
  • 编码器分辨率 4096 CPR
  • 线间电阻 0.25 Ohm
  • 转子的转动惯量 1000 gcm²
  • 重量 0.5 kg
  • 峰值电流 17 A
  • 机身长度“A” 42 mm
  • 额定转矩 29 Ncm
  • 额定电压 24 V
  • 带编码器
  • 编码器类型 增量

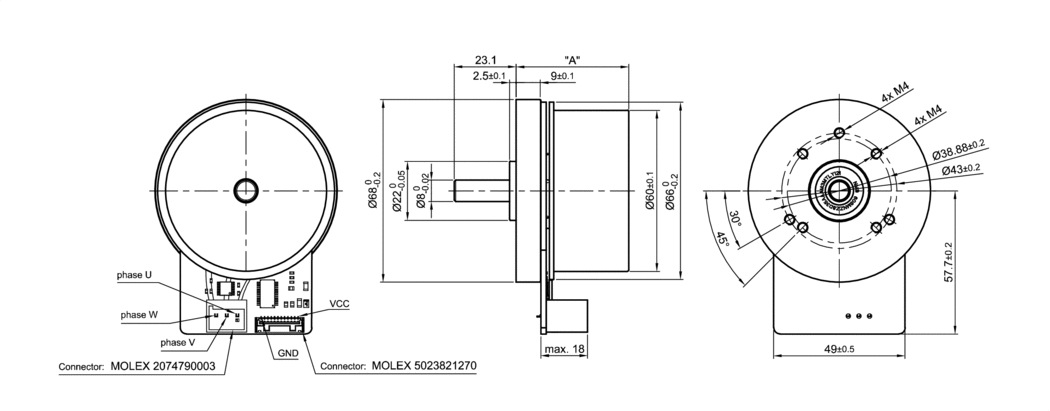

尺寸


速度推力曲线

Created with Highcharts 9.3.3转矩 [Nm]转速 [rpm]效率 [%]00.100.200.300.400.500.600.700.800.901.001.101.201.3008001 6002 4003 2004 000020406080100
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转速
输出功率
效率
输入功率
功率损耗
电流消耗
Continuous duty region
Speed [rpm] at 1,925.50 Nm
24V







n/a

配件

ZK-NME2-12-500-S 编码器线缆 NME2 0.5m
ZK-DF90-E-500 连接电缆

知识库

直流无刷电机(简称为 BLDC 电机)——尽管名谓“直流”——实际上是一种三相电流同步电机:转子跟随旋转磁场运转,其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为,在许多应用中,该电机可以替换有刷直流电机(有刷直流或换向器式电机)。在有刷直流电机中,施加直流电压后,电机中的机械逆变器(电刷)会产生与转速无关的交流电。
