LGA561S20-B-TSCA-038 –  固定轴式直线步进电机 – NEMA 23

配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。

技术数据

  • 尺寸 56 mm
  • 轴端 双
  • 速度 30 mm/s
  • 丝杆直径 10 mm
  • 分辨率 10 µm/步
  • 相电感 4.3 mH
  • 行程长度“X” 38.1 mm
  • 机身长度“A” 50.3 mm
  • NEMA 23
  • 峰值力 938.9 N
  • 相电流 2 A
  • 导程 2 mm
  • 相电阻 1.5 Ohm
  • 最大轴向间隙 0.07 mm
  • 机身长度“B” 48.2 mm
  • 重量 0.75 kg

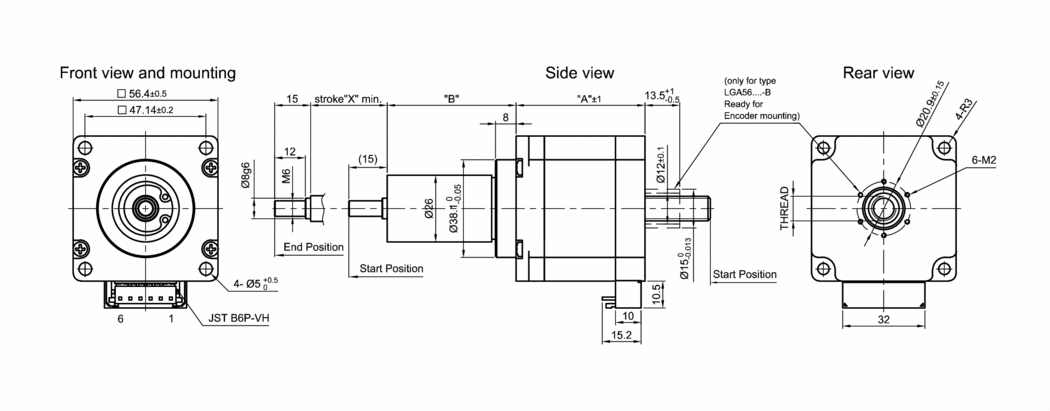

尺寸


速度推力曲线

Created with Highcharts 9.3.3速度 [mm/s]力 [N]建议负载极限: 900N1.002.003.004.005.006.007.008.009.0010203004008001 2001 600
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
输出功率
Recommended load limit
力 [N]/3.10mm/s
2A 24V



861.89
  • 额定力
  • 峰值力
  • 建议负载极限

配件

ZK-VHR-6-300-4 电机电缆 SCA56,SCB56, SCB60, LA56,LSA56,0.3m
