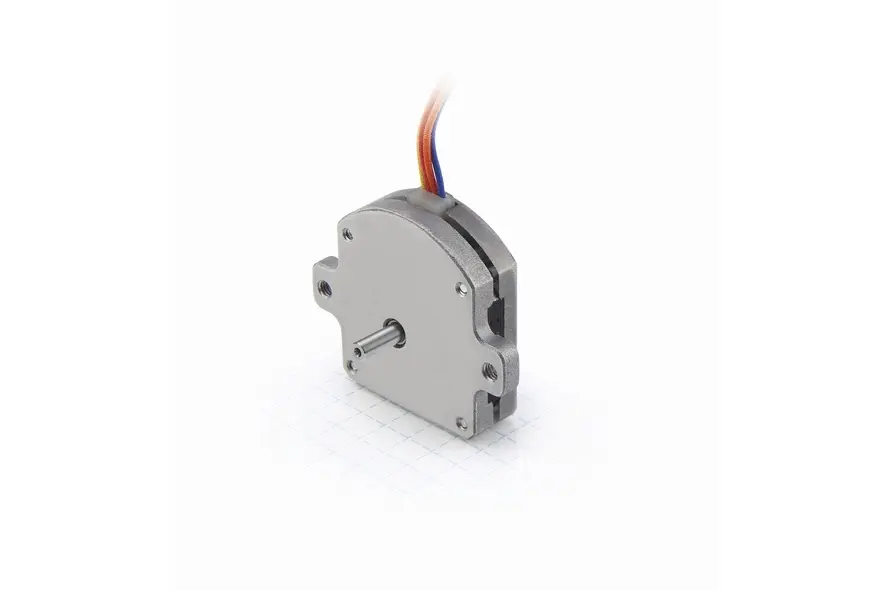

STF2818X0504-A –  超薄步进电机

配置

超薄高转矩步进电机,法兰为 28 x 34 mm,高度为 0.9 mm,步距角(整步)为 1.8°,高转矩,转速可达 4500rpm。是适合半导体行业的送料应用或搅拌器的理想解决方案。 请参见,了解众多自定义轴和电缆类型以及定制产品。定制化解决方案,了解众多自定义轴和电缆类型以及定制产品。

您可以对此商品进行其他配置。请单击下面的配置按钮开始。

技术数据

  • NEMA
  • 相电流 0.5 A
  • 单极性保持转矩
  • 相电阻 3.7 Ohm
  • 分辨率 1.8 °/步
  • 重量
  • 尺寸
  • 保持转矩
  • 转子的转动惯量 1.7 gcm²
  • 相电感 0.88 mH
  • 机身长度“A”

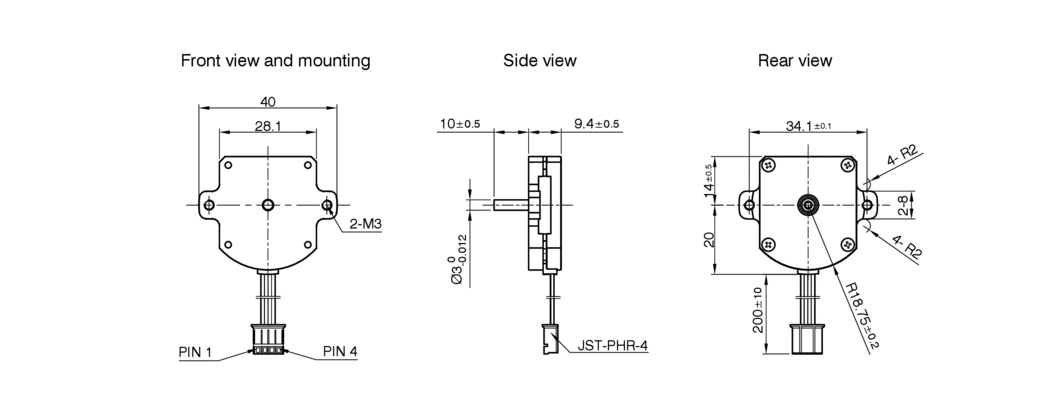

尺寸

STF2818
正在创建中......

力矩曲线

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Recommended load limit
Continuous duty region
转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm
力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N
Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm



{{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

配件

AP8918L9504 带 PG 配件的 IP65 防护等级步进电机 - NEMA 34
