ST8918L6708-A –  步进电机 - NEMA 34

配置

技术数据

  • NEMA 34
  • 相电流 6.7 A
  • 双极性保持转矩 933.38 Ncm
  • 相电阻 0.54 Ohm
  • 分辨率 1.8 °/步
  • 重量 4 kg
  • 尺寸 86 mm
  • 单极性保持转矩 660 Ncm
  • 转子的转动惯量 3000 gcm²
  • 相电感 2.7 mH
  • 机身长度“A” 126 mm

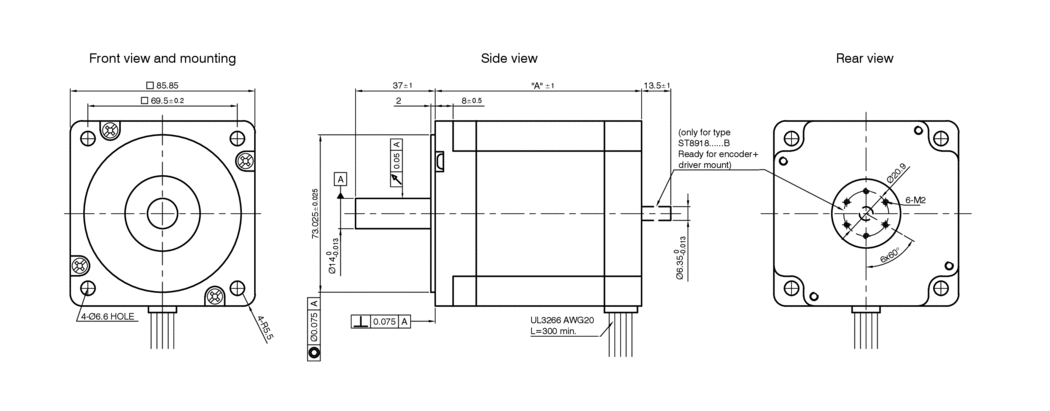

尺寸


力矩曲线

Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]4060801002004006008001 00002.505.007.5010
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/133.50rpm
9.45A 24V 并联


6.94
9.45A 48V 并联


8.36
4.76A 24V 串联


4.3
4.76A 48V 串联


6.84
