ST6018K2008-A –  步进电机 - NEMA 24

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (92)
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (19)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (4)
减震器 减震器 (1)
轴修改 轴修改 (2)

技术数据

  • NEMA 24
  • 相电流 2 A
  • 双极性保持转矩 212.13 Ncm
  • 相电阻 2.4 Ohm
  • 分辨率 1.8 °/步
  • 重量 1.2 kg
  • 尺寸 60 mm
  • 单极性保持转矩 150 Ncm
  • 转子的转动惯量 570 gcm²
  • 相电感 4.6 mH
  • 机身长度“A” 67 mm

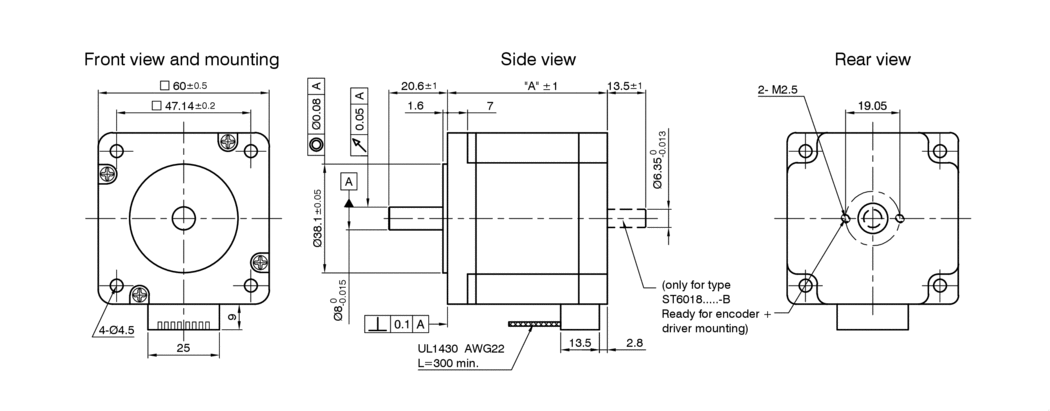

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]4060801002004006008001 0002 00001.002.003.004.00
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/227.25rpm
2.8A 24V 并联


 1.54
2.8A 48V 并联


 1.87
1.4A 24V 串联


 0.756
1.4A 48V 串联


 1.55
