ST5909L2008-A –  步进电机 0.9° - NEMA 23

配置

技术数据

  • NEMA 23
  • 相电流 2 A
  • 双极性保持转矩 179.61 Ncm
  • 相电阻 2.4 Ohm
  • 分辨率 0.9 °/步
  • 重量 1 kg
  • 尺寸 56 mm
  • 单极性保持转矩 127 Ncm
  • 转子的转动惯量 480 gcm²
  • 相电感 6.7 mH
  • 机身长度“A” 76 mm

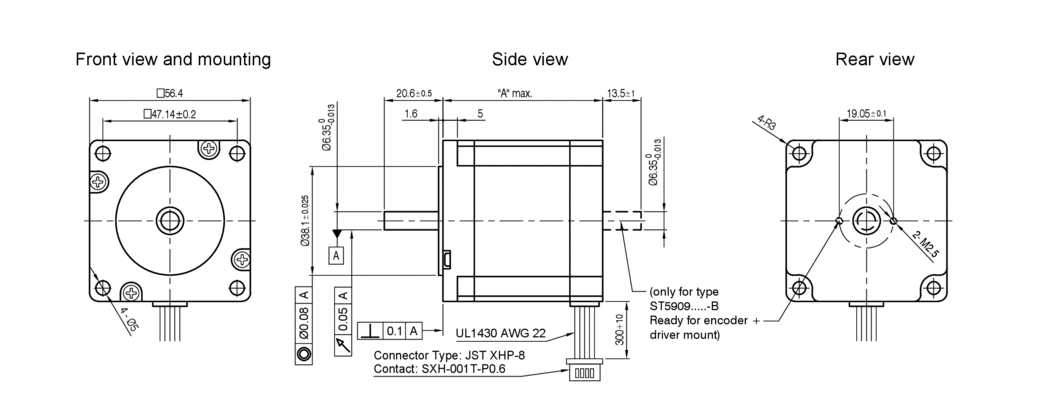

尺寸


力矩曲线

Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]4050607080901002003004005006007008009001 00000.501.001.502.00
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/97.50rpm
2.8A 24V 并联


1.52
2.8A 48V 并联


1.6
1.4A 24V 串联


0.922
1.4A 48V 串联


1.53

配件

ZD-D56 减震器
ZD-DF56 减震器
