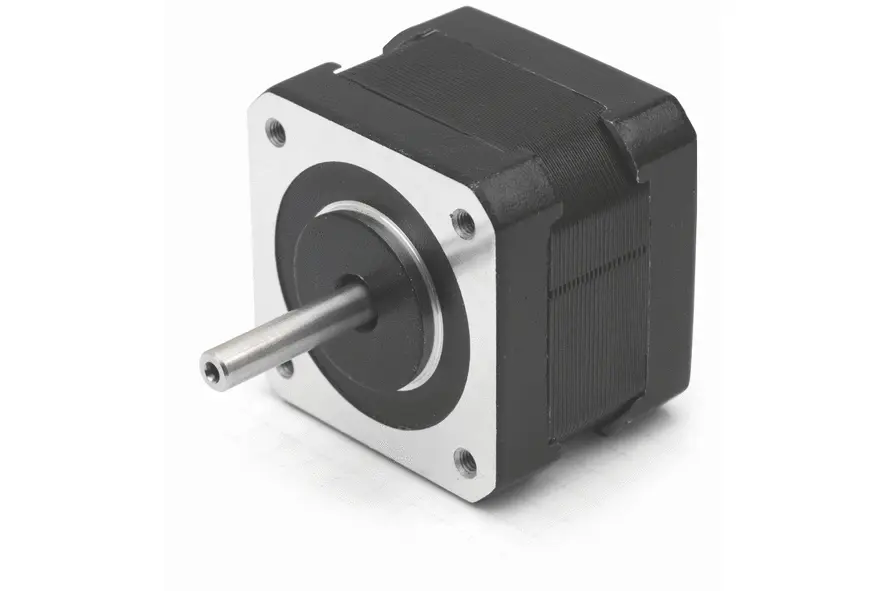

ST4209S0404-A –  步进电机 0.9° - NEMA 17

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (50)
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (19)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (3)
减震器 减震器 (2)
轴修改 轴修改 (1)

技术数据

  • NEMA 17
  • 相电流 0.42 A
  • 转子的转动惯量 35 gcm²
  • 相电感 7.5 mH
  • 机身长度“A” 33.5 mm
  • 尺寸 42 mm
  • 保持转矩 17.6 Ncm
  • 相电阻 13 Ohm
  • 分辨率 0.9 °/步
  • 重量 0.22 kg

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]50607080901002003004005006007008009001 00000.0400.0800.120.16
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/64.50rpm
0.4A 24V


 0.165
0.4A 48V


 0.165

下载

CAD
数据表
证书

配件

ZD-DF40 减震器
ZK-JST-VL-4 延长线 2m
