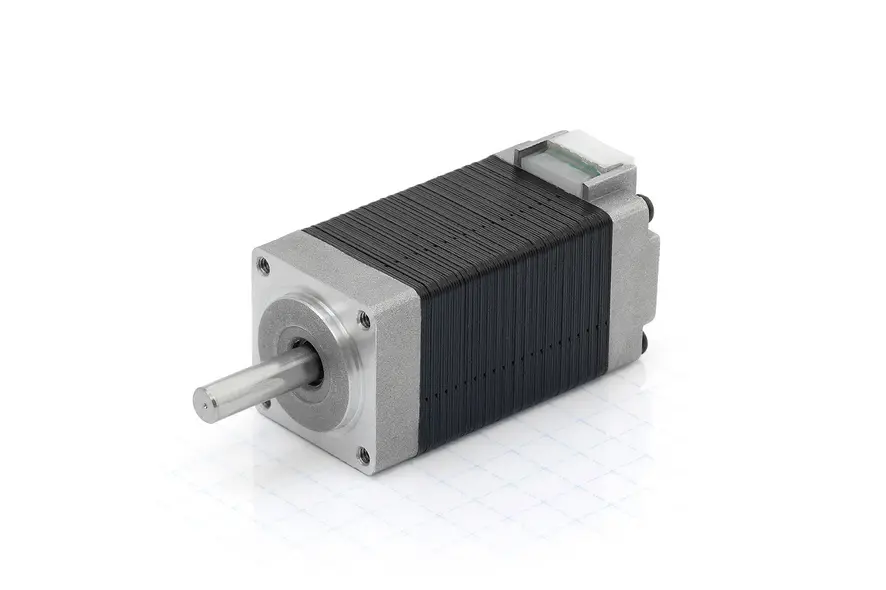

ST2018S0604-A –  步进电机 - NEMA 8

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (6)
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (3)
轴修改 轴修改 (1)

技术数据

  • NEMA 8
  • 相电流 0.6 A
  • 保持转矩 1.8 Ncm
  • 相电阻 6.5 Ohm
  • 分辨率 1.8 °/步
  • 重量 0.06 kg
  • 尺寸 20 mm
  • 保持转矩 1.8 Ncm
  • 转子的转动惯量 2 gcm²
  • 相电感 1.7 mH
  • 机身长度“A” 33 mm

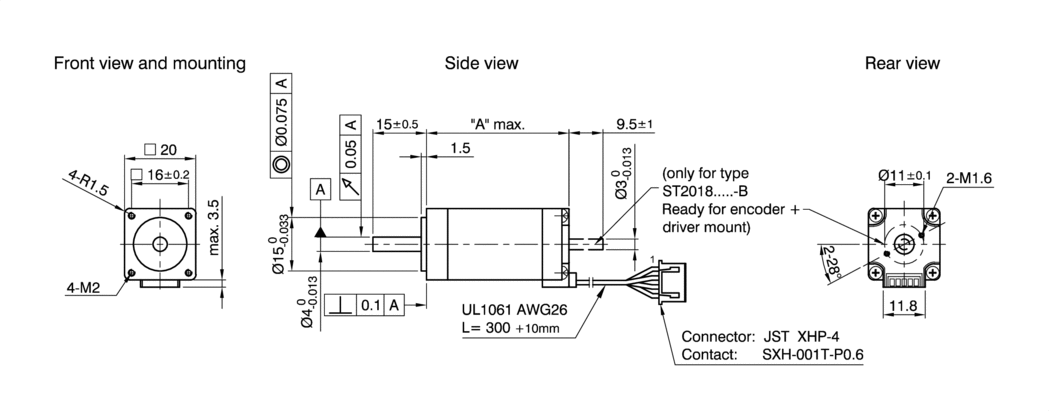

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]10204060801002004006008001 0002 0004 00000.00400.00800.0120.016
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/201.00rpm
0.6A 12V


 0.014
0.6A 24V


 0.014
0.6A 48V


 0.012

下载

CAD
数据表
证书

配件

ZK-JST-VL-4 延长线 2m
