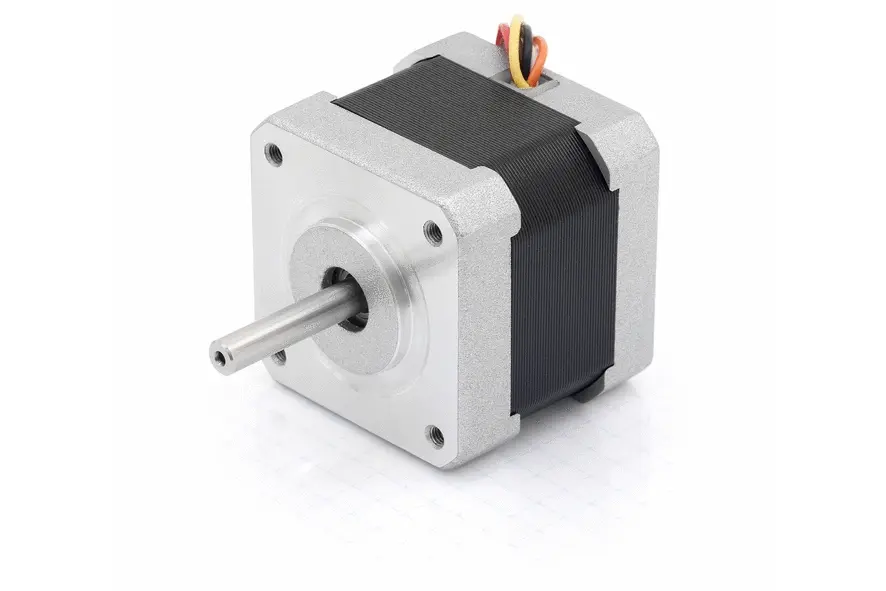

ST4118M1206-B –  步进电机 - NEMA 17

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (50)
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (19)

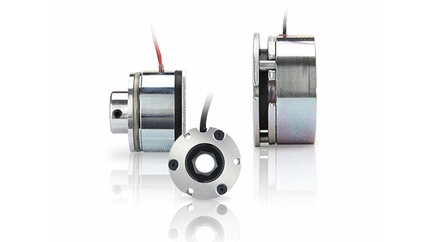

适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (3)
减震器 减震器 (2)
轴修改 轴修改 (1)

技术数据

  • NEMA 17
  • 相电流 1.2 A
  • 双极性保持转矩 39.6 Ncm
  • 相电阻 3.1 Ohm
  • 分辨率 1.8 °/步
  • 重量 0.24 kg
  • 尺寸 42 mm
  • 单极性保持转矩 28 Ncm
  • 转子的转动惯量 57 gcm²
  • 相电感 2.9 mH
  • 机身长度“A” 38 mm

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]4060801002004006008001 0002 00000.120.240.360.48
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/133.50rpm
0.84A 24V 串联


 0.358
0.84A 48V 串联


 0.379
1.2A 24V 一个绕组


 0.287
1.2A 48V 一个绕组


 0.278

下载

CAD
数据表
证书

配件

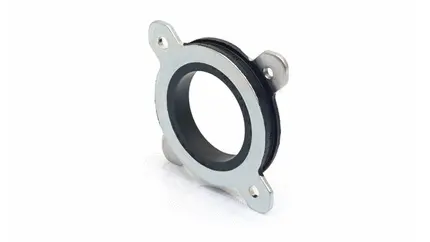

ZD-D40 减震器
ZD-DF40 减震器
ZK-JST-VL-6 延长线 2m
