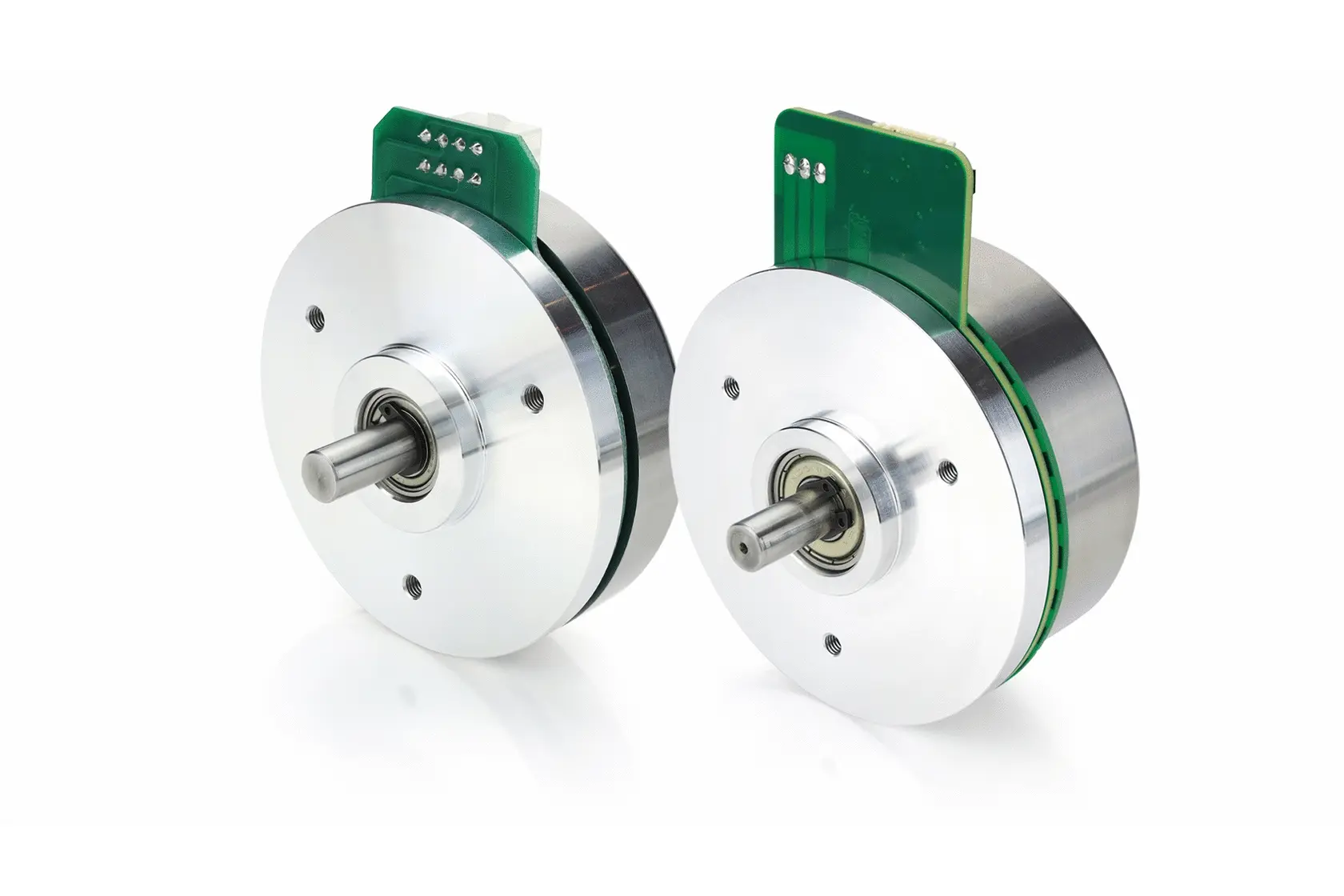

DFA90 –  扁平无刷电机

flat outer rotor bldc motors dfa 90 mm

扁平外转子直流无刷电机，直径为 90 mm，尺寸 S 的额定功率为 130 W，尺寸 L 的额定功率为 170 W。无转子外壳的开放式设计确保了最佳的散热效果——尤其是在高速运行时。

DFA90 采用两种不同的绕组，分别用于 24 V 和 48 V，并配有数字霍尔传感器，易于控制。该电机还采用集成感应式 3 通道编码器，分辨率为 4,096 CPR (DFA90…-E)。

  • 最高额定转速 2,720 转/每分钟 / 1,670 转/每分钟（带编码器）
  • 最高额定扭矩 0.96 Nm
  • 22 极结构，低速时运转平稳
  • 可定制绕组或轴

这种外转子电机非常适合用于 AGV 的轮式驱动器、贴标机、针织机、门禁控制或任何其它需要紧凑型无刷电机的应用。

Nanotec 的控制器 C5-E-2-X, N5-2-X 和 CL4-E-2-X 完美匹配该款电机。

DFA90 商品
