SCA5618X2804-A2 –  步进电机 - NEMA 23

配置

技术数据

  • NEMA 23
  • 相电流 2.8 A
  • 转子的转动惯量 120 gcm²
  • 相电感 1.8 mH
  • 机身长度“A” 40.5 mm
  • 轴端 单
  • 尺寸 56 mm
  • 保持转矩 60 Ncm
  • 相电阻 0.78 Ohm
  • 分辨率 1.8 °/步
  • 重量 0.45 kg
  • 轴直径 6.35 mm

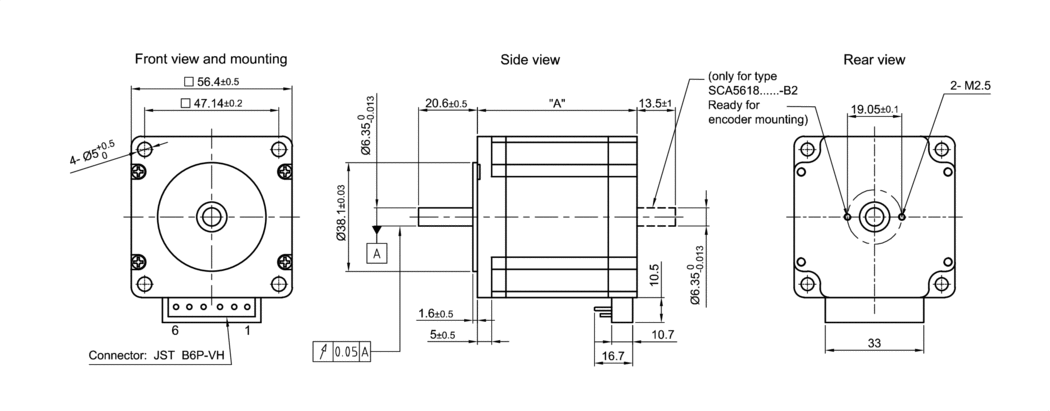

尺寸


力矩曲线

Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1.002.004.001020401002004001 0002 0004 00000.200.400.600.80
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/354.60rpm
2.8A 12V


0.398
2.8A 24V


0.646
2.8A 48V


0.753

配件

ZD-D56 减震器
ZD-DF56 减震器
ZK-VHR-6-300-4 电机电缆 SCA56,SCB56, SCB60, LA56,LSA56,0.3m
