SC3518S1204-A –  步进电机 - NEMA 14

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (9)
减震器 减震器 (2)
轴修改 轴修改 (1)

技术数据

  • NEMA 14
  • 相电流 1.2 A
  • 转子的转动惯量 11 gcm²
  • 相电感 1.5 mH
  • 分辨率 1.8 °/步
  • 重量 0.15 kg
  • 尺寸 35 mm
  • 保持转矩 10 Ncm
  • 相电阻 1.7 Ohm
  • 出线数 4
  • 机身长度“A” 30 mm

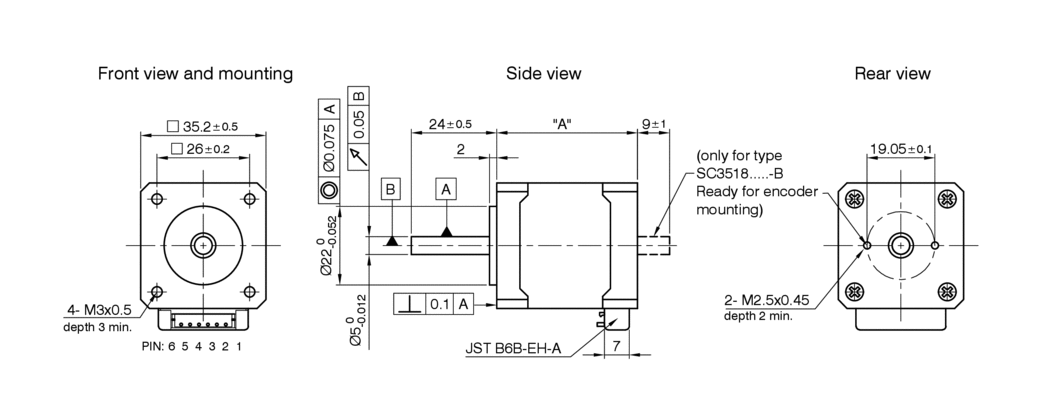

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1.002.004.001020401002004001 0002 0004 00000.0250.0500.0750.10
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/400.10rpm
1.2A 12V


 0.085
1.2A 24V


 0.086
1.2A 48V


 0.082

下载

CAD
数据表
证书

配件

ZD-D28 减震器
ZD-D40 减震器
ZK-JST-EHR-6-0.5M-S 电机电缆 0.5m
