DBL36L024045-A –  直流无刷电机

添加到意向产品

技术数据

• NEMA -
• 额定功率 33 W
• 额定转矩
• 额定电流 1.9 A
• 额定转速 4500 rpm
• 转子的转动惯量 27 gcm²
• 线间电感 1.2 mH
• 重量

• 尺寸
• 额定电压 24 V
• 峰值转矩
• 峰值电流 5.7 A
• 转矩常数 3.7 Ncm/A
• 线间电阻 1.1 Ohm
• 机身长度“A”

---

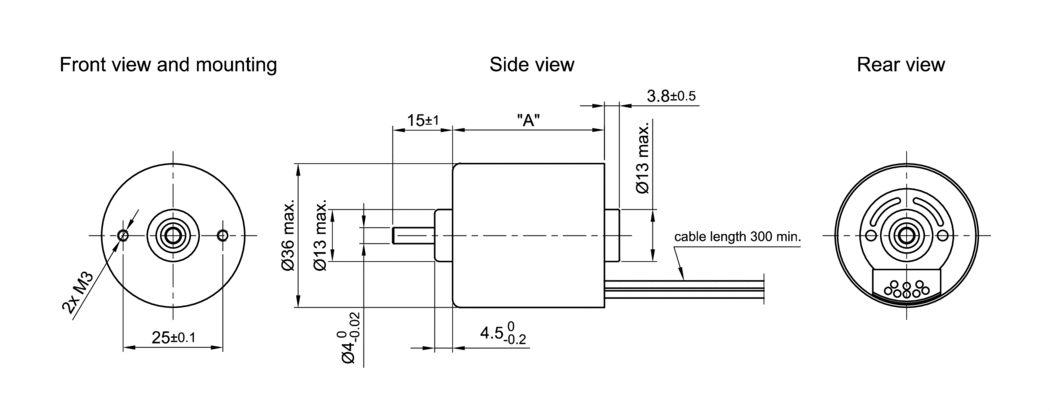

尺寸

3D 2D

请选择下载格式

正在创建中......

---

速度推力曲线

下载 PDF 切换轴

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.

		Recommended load limit	Continuous duty region	转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm 力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
比较点
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

关闭

下载

CAD

• DBL36L024045-A (stp, 473 KB)

数据表

• DBL36 (pdf, 430 KB)
• DBL36L024045-A (pdf, 199 KB)

证书

• EU-DoC_DBL36
•

---

知识库

直流无刷电机

直流无刷电机（简称为 BLDC 电机）——尽管名谓“直流”——实际上是一种三相电流同步电机：转子跟随旋转磁场运转，其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为，在许多应用中，该电机可以替换有刷直流电机（有刷直流或换向器式电机）。在有刷直流电机中，施加直流电压后，电机中的机械逆变器（电刷）会产生与转速无关的交流电。
