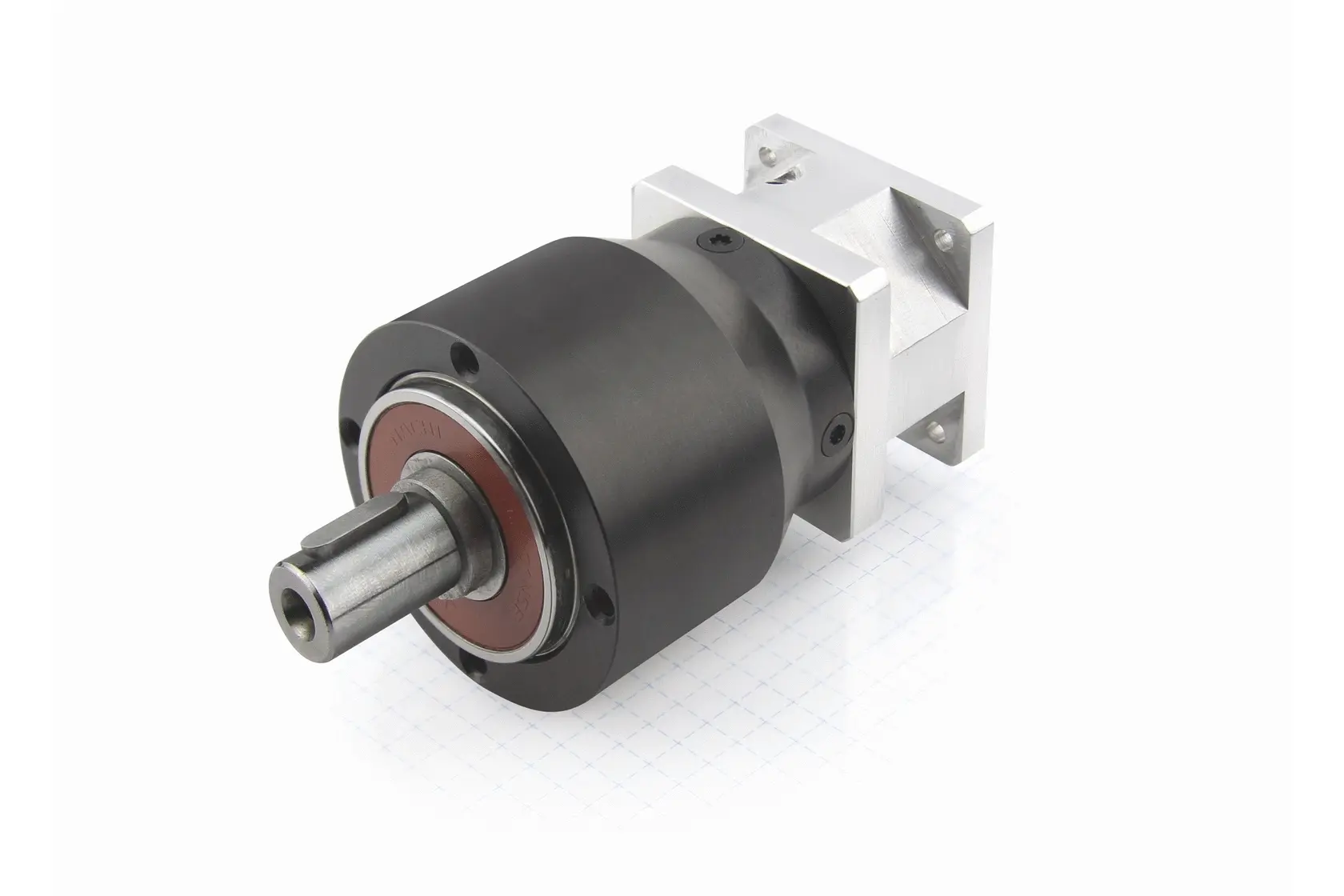

GPLEP - 精密行星变速箱

GPLEP 精密行星变速箱配有强化输出轴承，可以承受较高的径向和轴向负载。它们可以实现简单的设计，而不需要额外的驱动轮轴承。

• 圆周背隙小
• 高输出转矩
• 效率高
• 任意位置安装
• 终身润滑

GPLEP - 精密行星变速箱  –  产品

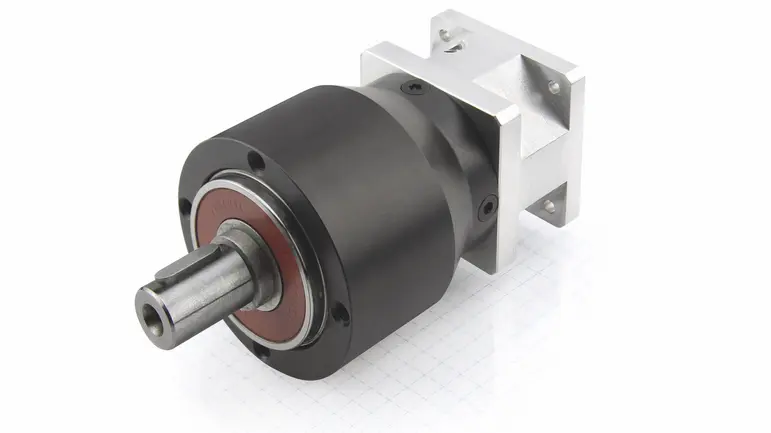

GPLEP50 – 精密行星变速箱

• 说明
• 技术数据

适用于 NEMA 17 (42 mm) 电机的变速箱。提供各种长度和减速比。

• 减速比 5  - 25
• 额定输出转矩 5 Nm - 13 Nm
• 效率 95 % - 97 %
• 背隙 15 ´（弧分） - 19 ´（弧分）

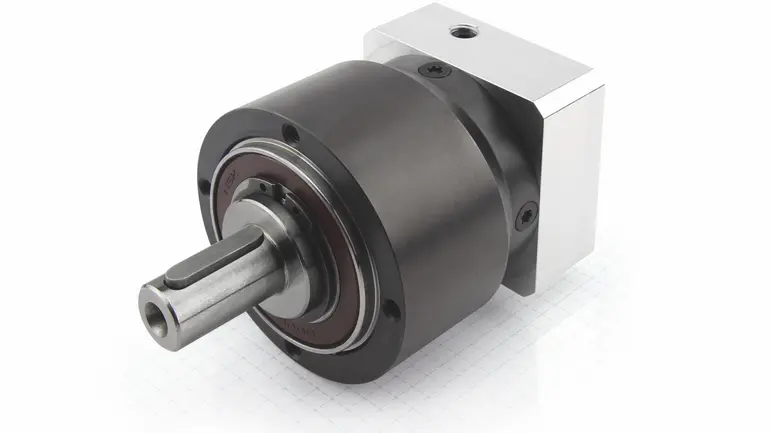

GPLEP70 – 精密行星变速箱

• 说明
• 技术数据

适用于 NEMA 23 (56 mm) 和 NEMA 24 (60 mm) 电机的变速箱，具有各种长度和减速比。提供各种长度和减速比。

• 减速比 5  - 25
• 额定输出转矩 15 Nm - 30 Nm
• 效率 95 % - 97 %
• 背隙 10 ´（弧分） - 12 ´（弧分）

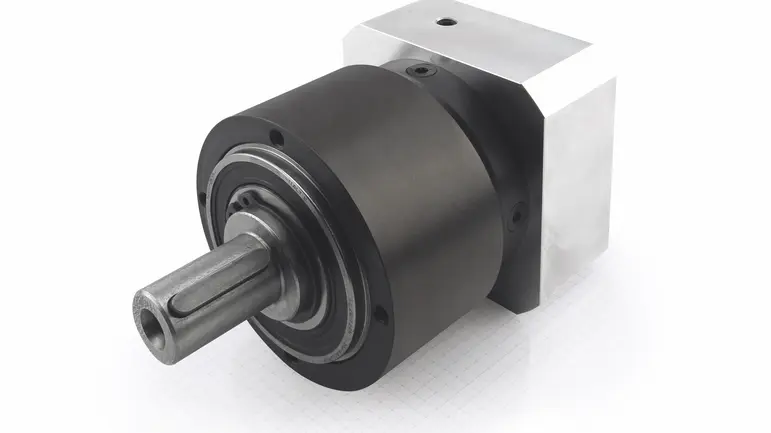

GPLEP90 – 精密行星变速箱

• 说明
• 技术数据

适用于 NEMA 34 (86 mm) 电机的变速箱。提供各种长度和减速比。

• 减速比 5  - 25
• 额定输出转矩 38 Nm - 82 Nm
• 效率 95 % - 97 %
• 背隙 7 ´（弧分） - 9 ´（弧分）
