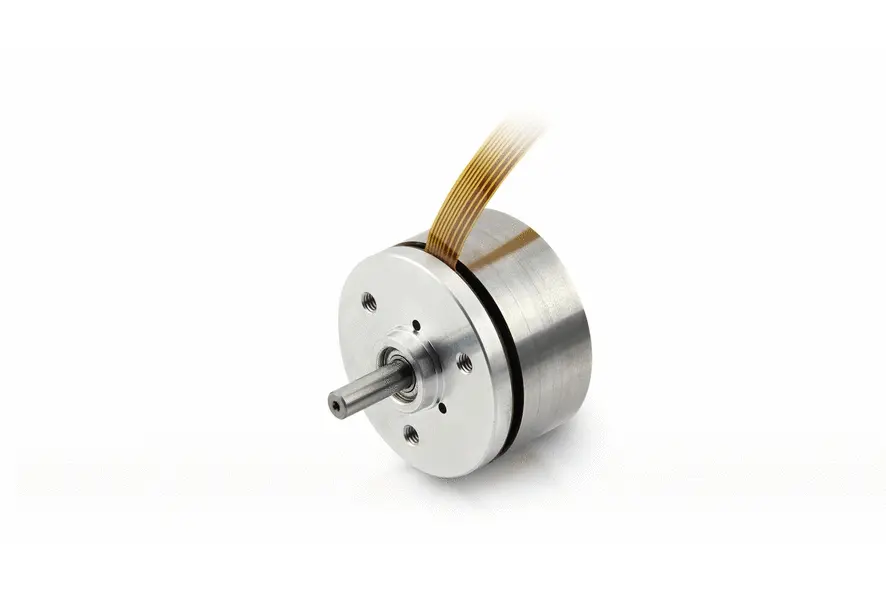

DF32M024027-A –  扁平无刷电机

配置 添加到意向产品

扁平外转子电机，直径 32 mm，额定功率 7.4 W。为节省空间并快速连接电机，可以将 ZIF 端子板直接设计在控制 PCB 上。

出于测试目的，可以订购 配件。DF32 适用于各种应用，特别是大型串励应用，是一种极为经济的解决方案。

• 额定转速为 2760 rpm
• 24 V 额定电压
• 8 极设计
• 低速运行时流畅平稳
• FPC 电缆

出于测试目的，可以订购 适配器 PCB  配件。DF32 适用于各种应用，特别是大型串励应用，是一种极为经济的解决方案。

请注意：
要将此电机与 Nanotec 电机控制器（我们推荐CL3-E控制器）连接，需使用 附加板，以使 FPC 电缆与电线适配。

您可以对此商品进行其他配置。请单击下面的配置按钮开始。

轴修改 (1)

技术数据

• 额定电流 0.5 A
• 线间电感 4.86 mH
• 转矩常数 5.1 Ncm/A
• 电机连接 FCP
• 峰值转矩
• 额定功率 7.4 W
• 额定转速 2760 rpm
• 尺寸

• 线间电阻 13.7 Ohm
• 转子的转动惯量 35 gcm²
• 重量
• 峰值电流 1.5 A
• 机身长度“A”
• 额定转矩
• 额定电压 24 V

---

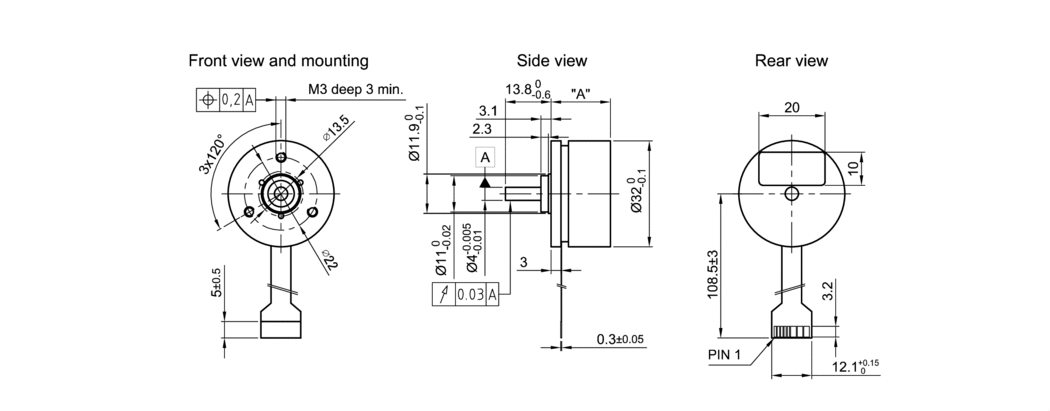

尺寸

3D 2D

请选择下载格式

正在创建中......

---

速度推力曲线

下载 PDF 切换轴

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.

		Recommended load limit	Continuous duty region	转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm 力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
比较点
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

关闭

下载

CAD

• DF32Mxx-A (stp, 100 KB)

数据表

• DF32 (pdf, 385 KB)
• DF32M024027-A (pdf, 101 KB)

证书

• EU-DoC_DF32
•

配件

ZIB-DF32

附加板

---

知识库

直流无刷电机

直流无刷电机（简称为 BLDC 电机）——尽管名谓“直流”——实际上是一种三相电流同步电机：转子跟随旋转磁场运转，其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为，在许多应用中，该电机可以替换有刷直流电机（有刷直流或换向器式电机）。在有刷直流电机中，施加直流电压后，电机中的机械逆变器（电刷）会产生与转速无关的交流电。
