DB43C048030-A –  直流无刷电机

配置

技术数据

  • NEMA 17
  • 额定功率 138 W
  • 额定转矩 44 Ncm
  • 额定电流 3.66 A
  • 额定转速 3000 rpm
  • 转子的转动惯量 167 gcm²
  • 线间电感 1.25 mH
  • 重量 1 kg
  • 尺寸 42 mm
  • 额定电压 48 V
  • 峰值转矩 132 Ncm
  • 峰值电流 11 A
  • 转矩常数 12 Ncm/A
  • 线间电阻 1.5 Ohm
  • 机身长度“A” 100.3 mm

尺寸


速度推力曲线

Created with Highcharts 9.3.3转矩 [Nm]转速 [rpm]效率 [%]0.200.400.600.801.001.201.401.601.802.0001 0002 0003 0004 0005 000024487296120
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转速
输出功率
效率
输入功率
功率损耗
电流消耗
Continuous duty region
Speed [rpm] at 2,069.00 Nm
48V







n/a

配件

MK-DH-6,35-8-GPLE40 隔套
ZD-D28 减震器
ZD-D40 减震器
ZD-DF40 减震器

知识库

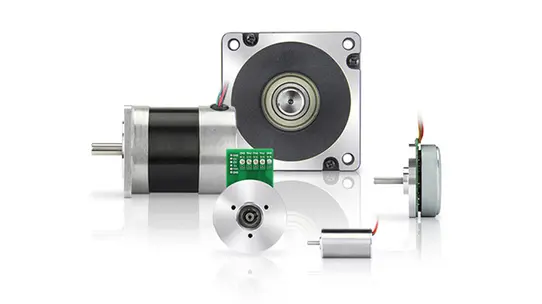

直流无刷电机(简称为 BLDC 电机)——尽管名谓“直流”——实际上是一种三相电流同步电机:转子跟随旋转磁场运转,其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为,在许多应用中,该电机可以替换有刷直流电机(有刷直流或换向器式电机)。在有刷直流电机中,施加直流电压后,电机中的机械逆变器(电刷)会产生与转速无关的交流电。
