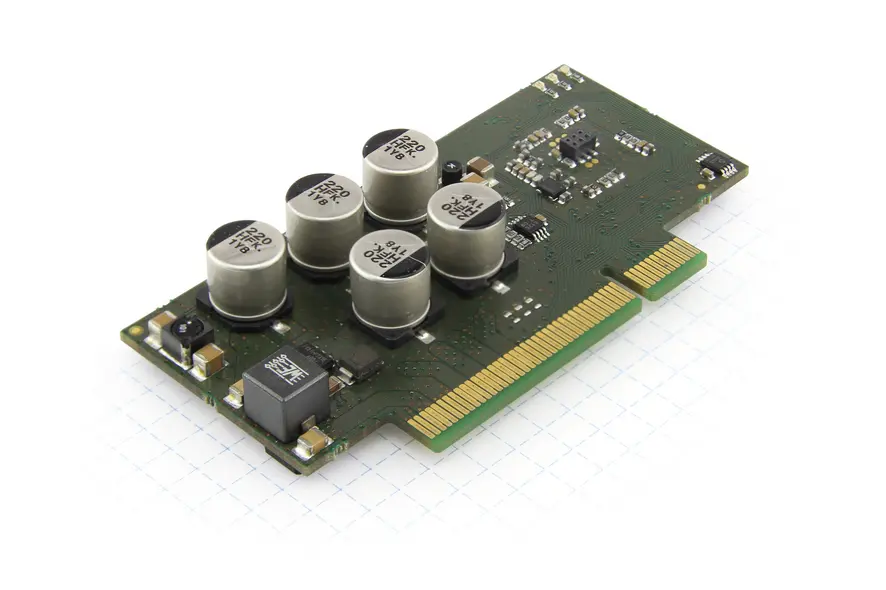

NP5-08 –  CANopen 电机控制器

添加到意向产品

技术数据

• 接口 -
• 额定电流 (RMS) 6 A
• 配套电机 直流无刷电机, 步进电机
• 数字输入的类型 3.3 V
• 模拟输入的类型 0...3.3 V
• 数字输出的类型 3.3 V
• 编码器信号类型 增量
• 重量

• 工作电压 12 V直流 - 48 V直流
• 峰值电流 (RMS) 10 A
• 数字输入端数量 6
• 模拟输入端数量 2
• 数字输出 4
• 编码器输入
• 刹车输出
• 温度范围 -10 °C - 40 °C

---

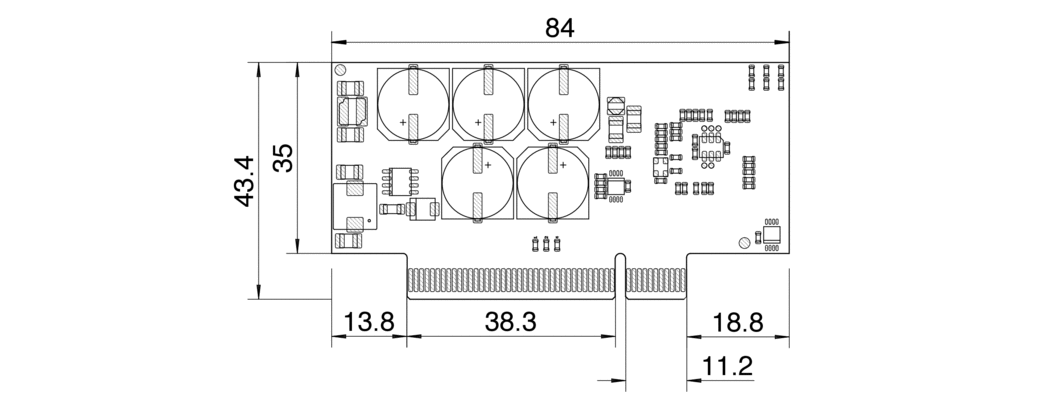

尺寸

3D 2D

请选择下载格式

正在创建中......

下载

CAD

• NP5 (stp, 4 MB)

数据表

• NP5 (pdf, 416 KB)

手册

• Functional Description Plug & Drive-Interface (pdf, 316 KB)
• NP5 CANopen Technical Manual (pdf, 5 MB)
• Instructions for Firmware Update to Version FIR-v2039 (pdf, 624 KB)
• NP5 CANopen Technical Manual Stock Firmware (pdf, 5 MB)
• NP5 CANopen Quick Guide (pdf, 835 KB)
• NP5 CANopen 在线手册

软件

•  Plug & Drive Studio
•  Plug & Drive Studio
•  NanoLib
•  Plug & Drive Studio 3

证书

• EU-DoC_NP5
•

配件

DK-NP5-48

NP5 开发电路板

---

知识库

CANopen

为了减少车辆线束的长度和减轻重量，Bosch 公司于 1987 年开发了用于网络控制单元的所谓 CAN 总线。CAN 是“控制器局域网”的缩写，通常与“总线”（二进制单元系统）结合使用，以描述在共享传输路径上的不同设备之间传输数据的系统。

更多详情
