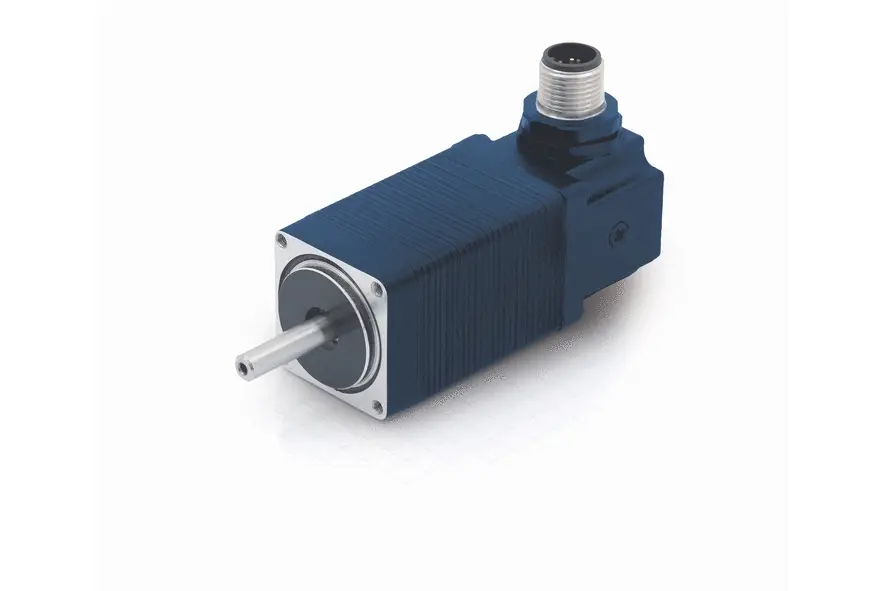

AS2818S0604 –  带接头的 IP65 步进电机 - NEMA 11

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (6)
轴修改 轴修改 (1)

技术数据

  • 尺寸 28 mm
  • IP 保护 (出轴端除外) IP65
  • 保持转矩 7.1 Ncm
  • 相电感 4 mH
  • 机身长度“A” 51 mm
  • 带刹车
  • NEMA 11
  • 相电流 0.67 A
  • 相电阻 5.6 Ohm
  • 转子的转动惯量 9 gcm²
  • 重量 0.13 kg
  • 带编码器

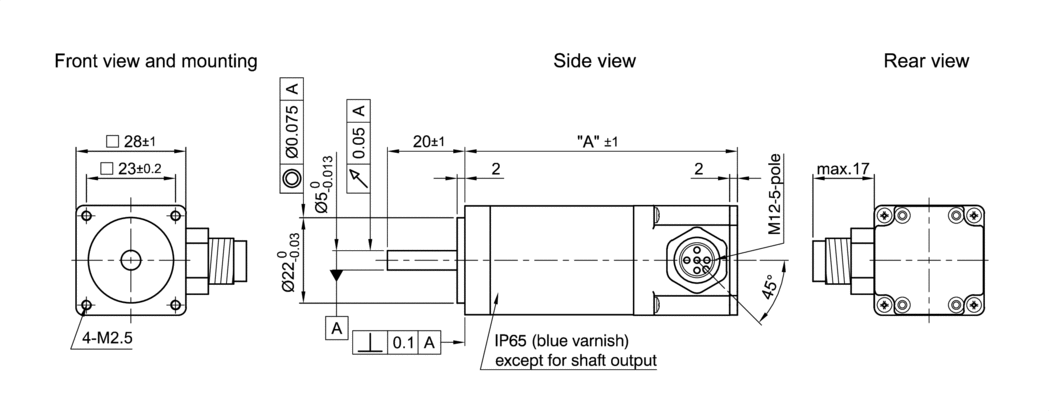

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1002003004005006007008009001 0002 0003 0004 0000.0150.0300.0450.0600.075
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/160.00rpm
0.67A 12V


 0.0758
0.67A 24V


 0.0748
0.67A 48V


 0.072

下载

CAD
数据表
证书

配件

ZK-M12-5-2M-2-AFF 电机电缆弯角型，2 m
ZK-M12-5-5M-1-AFF 电机电缆直线型，5 m
ZK-M12-5-5M-2-AFF 电机电缆弯角型，5 m
ZK-M12-5-2M-1-AFF 电机电缆直线型，2 m
