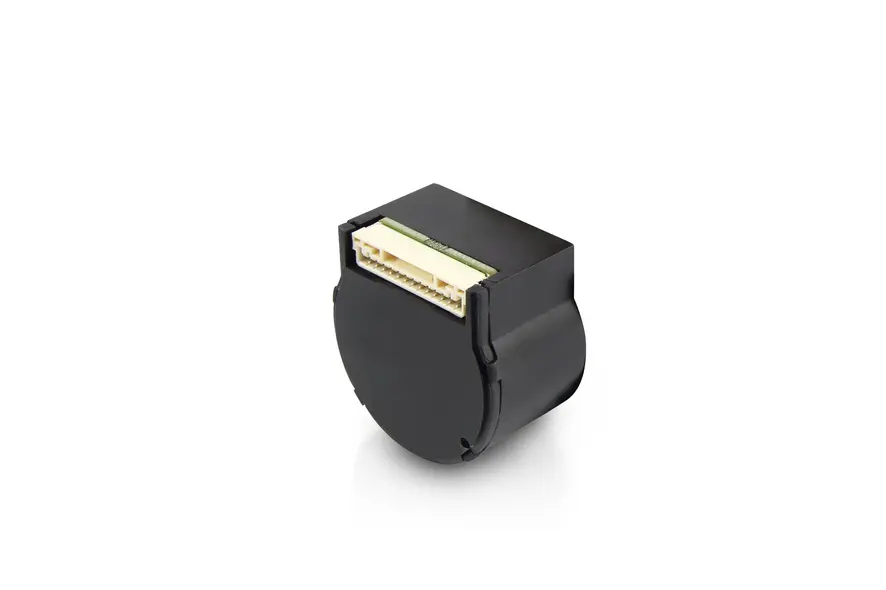

NME1-UVW-T06 –  磁性编码器

Cadenas

技术数据

  • 指引
  • 编码器信号类型 增量
  • 轴直径 6.35 mm
  • 输出信号 相 A、A\、B、B\、I、I\、H1、H2、H3
  • 极限频率 500 kHz
  • 信号电平 low:<2.0 V (@l_load=20 mA), high: VCC-0.2 V (@l_load=20 mA)
  • 工作温度 -20 °C - 80 °C
  • 湿度 最大 90%（非冷凝）
  • 线性驱动芯片
  • 编码器分辨率 1024 CPR
  • 工作电压（编码器） 5-24 V
  • 电流消耗 30 mA
  • 极限转速 30000 RPM
  • 最大每通道输出电流 70 mA (@Vcc=5 V, Vout=3 V), 90 mA (@Vcc=24 V, Vout=18 V)
  • 储存温度 -40 °C - 85 °C

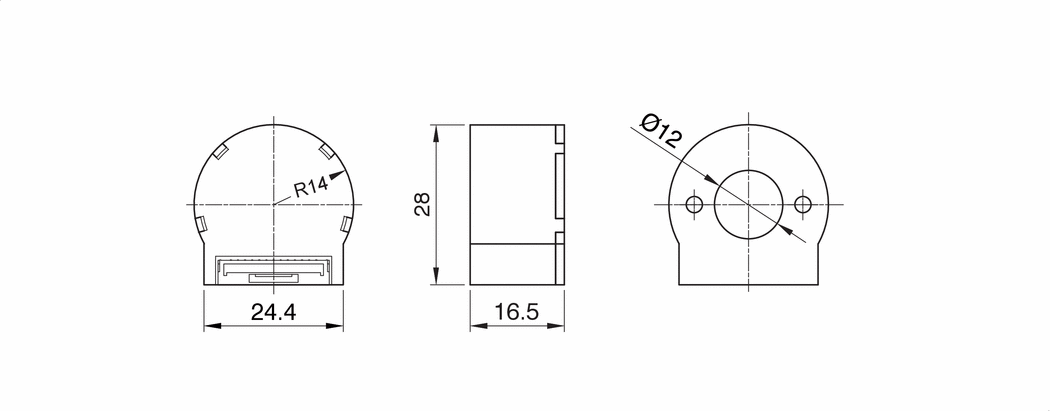

尺寸

下载

CAD
数据表
证书

配件

ZK-GHR13-500-S-GHR 编码器线缆 NME1/CL3 0.5m
ZK-NME1-13-500-S 编码器线缆 NME1 0.5m
