DKA102M048020 –  无框 BLDC 电机 新建

技术数据

  • NEMA
  • 额定功率 523 W
  • 额定转矩 250 Ncm
  • 额定电流 15.8 A
  • 额定转速 2000 rpm
  • 转子的转动惯量 137.5 gcm²
  • 线间电感 0.555 mH
  • 重量 0.61 kg
  • 尺寸 102 mm
  • 额定电压 48 V
  • 峰值转矩 750 Ncm
  • 峰值电流 44.4 A
  • 转矩常数 175 Ncm/A
  • 线间电阻 0.157 Ohm
  • 机身长度“A” 28.5 mm

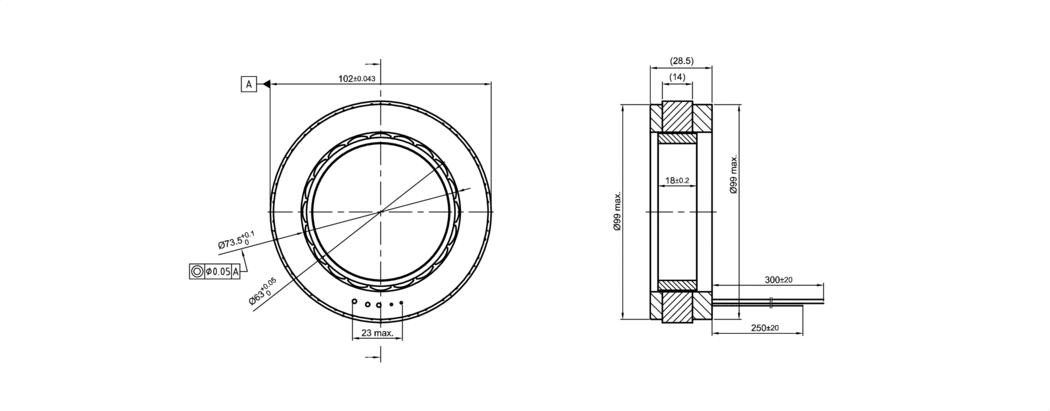

尺寸


速度推力曲线

Created with Highcharts 9.3.3转矩 [Nm]转速 [rpm]01.002.003.004.005.006.007.0001 0002 0003 0004 000
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转速
输出功率
Continuous duty region
Speed [rpm] at 1,550.00 Nm
48V



n/a
48V



n/a

知识库

直流无刷电机(简称为 BLDC 电机)——尽管名谓“直流”——实际上是一种三相电流同步电机:转子跟随旋转磁场运转,其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为,在许多应用中,该电机可以替换有刷直流电机(有刷直流或换向器式电机)。在有刷直流电机中,施加直流电压后,电机中的机械逆变器(电刷)会产生与转速无关的交流电。
