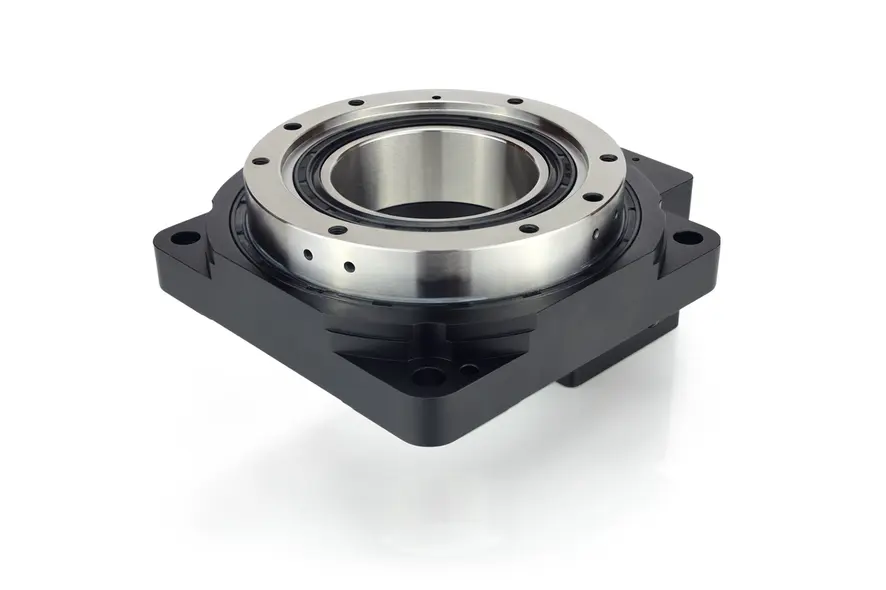

HRTA-1301-018 – 中空旋转平台
技术数据
-
适用电机尺寸 NEMA 23, NEMA 24
-
效率 98 %
-
额定输出转矩 22 Nm
-
重复定位精度 1±0.5 ´(arc minutes)
-
输出工作台端面跳动 0.01 mm
-
减速比 18
-
惯性矩 11000 kg mm²
-
工作温度 -25 °C - 90 °C
-
法兰长度 L1 43.5 mm
-
允许的轴向轴负载 2000 N
-
尺寸 130 mm
-
类型 加强轴承
-
背隙 1 ´（弧分）
-
最大输出转矩 22 Nm
-
最大倾斜力矩 120 牛顿米
-
输出工作台内（外）径跳动 0.01 mm
-
最大输入转速 4000 rpm
-
寿命 20000 小时
-
长度“L” 41.5 mm
-
重量 2.5 kg
-
IP 保护 变速箱 IP50
