直流无刷电机（简称为 BLDC 电机）——尽管名谓“直流”——实际上是一种三相电流同步电机：转子跟随旋转磁场运转，其运动与施加在绕组上的交流电压同步。 这种电机类型之所以通常被称为“无刷直流电机”是因为，在许多应用中，该电机可以替换有刷直流电机（有刷直流或换向器式电机）。在有刷直流电机中，施加直流电压后，电机中的机械逆变器（电刷）会产生与转速无关的交流电。

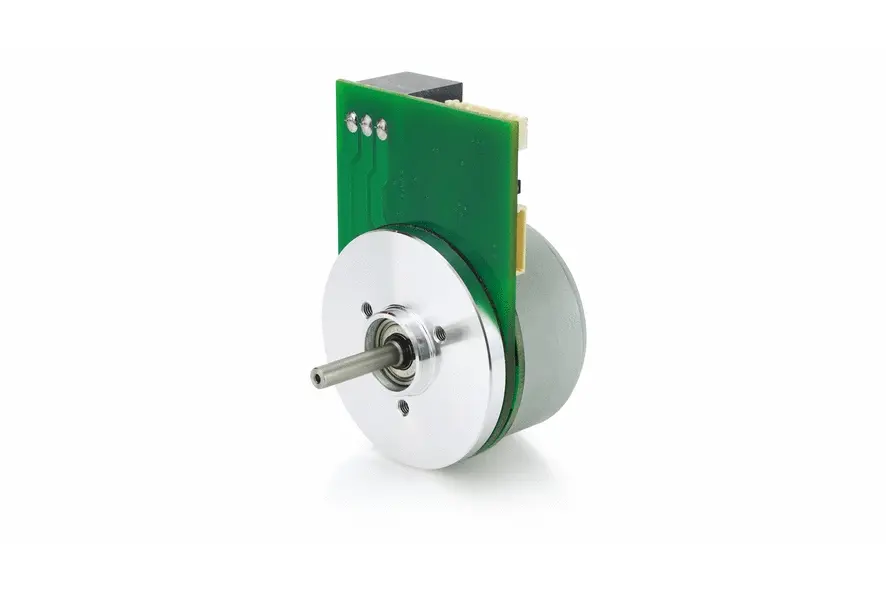

DF45L024048-E – 无刷直流电动机和编码器
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
技术数据
-
额定电流 3.5 A
-
线间电感 0.27 mH
-
转矩常数 3.69 Ncm/A
-
电机连接 PCB
-
峰值转矩 39 Ncm
-
额定功率 65 W
-
额定转速 4840 rpm
-
尺寸 45 mm
-
编码器分辨率 1024 CPR
-
线间电阻 0.56 Ohm
-
转子的转动惯量 181 gcm²
-
重量 0.16 kg
-
峰值电流 10 A
-
机身长度“A” 29 mm
-
额定转矩 13 Ncm
-
额定电压 24 V
-
带编码器
-
编码器类型 增量

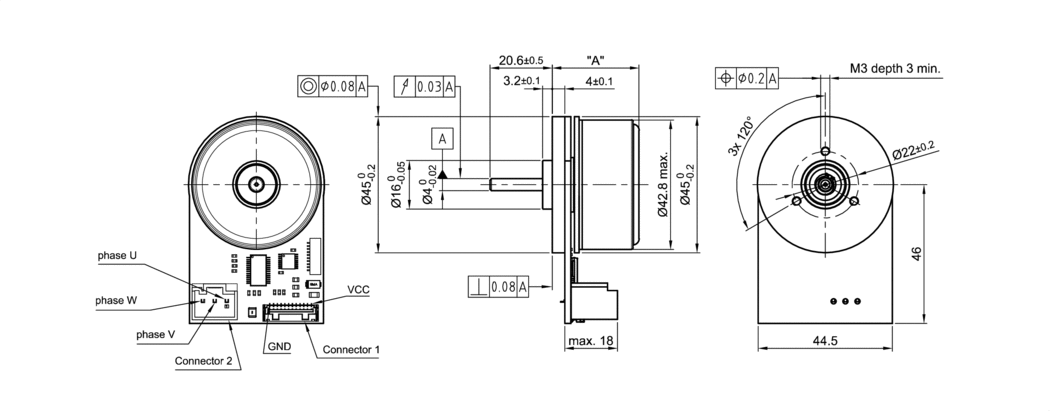

尺寸
速度推力曲线
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Maximum short-term static load that may be reached when the service life is taken into account.
|
转速
|
输出功率
|
效率
|
输入功率
|
功率损耗
|
电流消耗
|
Continuous duty region
|
Speed [rpm] at 2,693.50 Nm
|
|
|---|---|---|---|---|---|---|---|---|
| 24V |
|
n/a | ||||||
|
|
||||||||
配件
| ZK-DF90-E-500 | 电机电缆 0.5m |
|
| ZK-NME2-12-500-S | 编码器线缆 NME2 0.5m |
|
