消除不必要的电压尖峰并保护您的控制器。

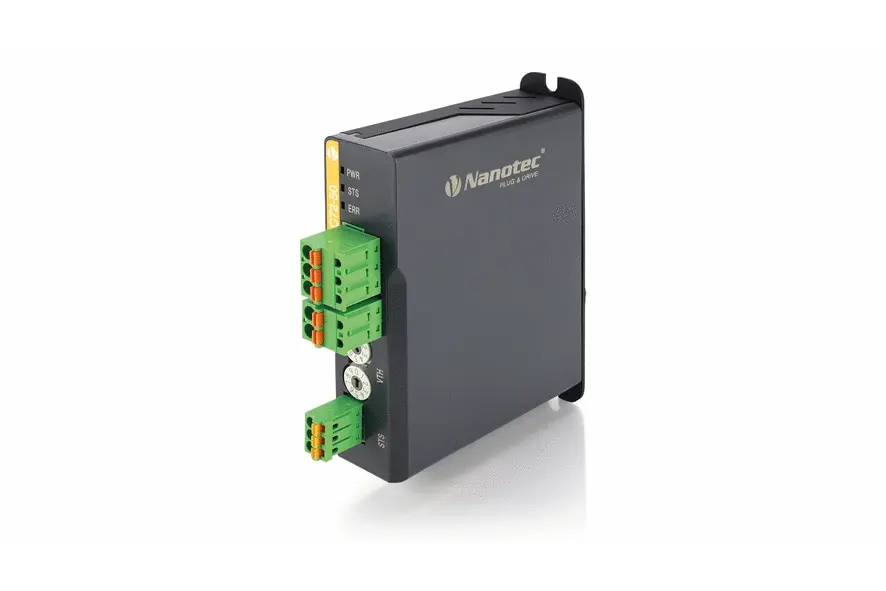

BC72-50 – 制动斩波器
BC72-50 制动斩波器可将直流母线中的电压限制在最大允许值内,从而防止所有连接的控制器过压。为此,当超出集成缓冲电容器的负载能力时,电机制动时所产生的能量会通过电阻器转换为热量。
BC72-50 已配备集成制动电阻器,同时为提高性能,该斩波器还可额外连接一个外部电阻器。
- 为多个控制器提供过压保护
- 开关电压以 1 V 步进轻松可调(通过旋转开关)
- 集成制动电阻器,无需外部部件
- 工作电压:12 - 75 V DC
- 额定功率(带集成制动电阻器):20 W
- 额定功率(带外部制动电阻器):高达 100 W
技术数据
-
工作电压 12 V直流 - 75 V直流
-
额定功率(带外部制动电阻器) 高达 100 W
-
集成电容器的容量 400 uF
-
额定功率(带集成制动电阻器) 20 W
-
最大容许功率 (1 s) 1000 W
尺寸
配件
ZCPHOF-MC1,5-3 * | 3 针终端接头 |
|
ZCPHOFKC-2,5HC-3 * | 3 针终端接头 |
|
ZCPHOFKC-2,5HC-2 * | 2 针终端接头 |
|
