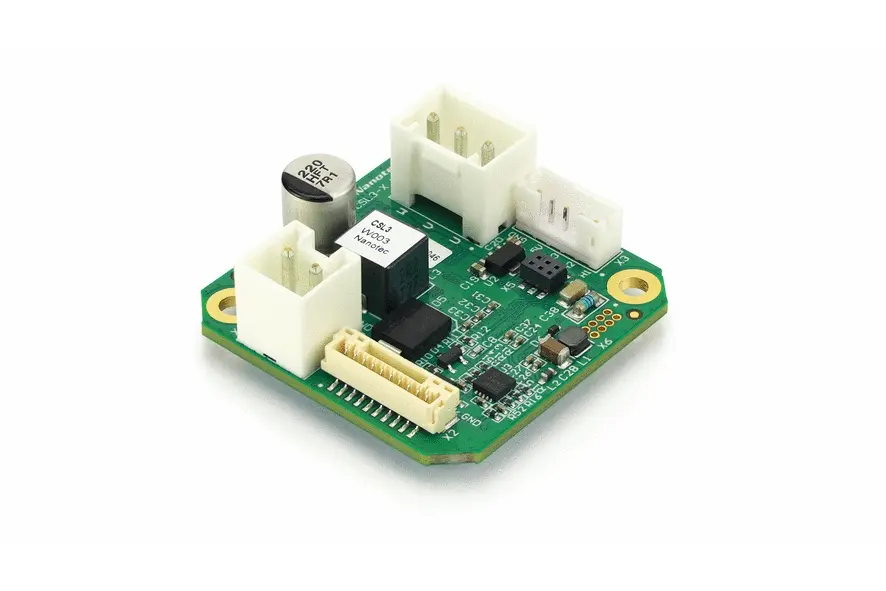

CSL3-5 –  BLDC controller for I/O-based applications

添加到意向产品

技术数据

• 接口 UART (3.3 V)
• 额定电流 (RMS) 3 A
• 配套电机 直流无刷电机
• 数字输入的类型 5 V
• 模拟输入的类型 0-10 V
• 数字输出的类型 高压侧开关（最大 30 V/50 mA）
• 刹车输出
• 温度范围 -10 °C - 40 °C

• 工作电压 10 V直流 - 30 V直流
• 峰值电流 (RMS) 9 A
• 数字输入端数量 4
• 模拟输入端数量 1
• 数字输出 2
• 编码器输入
• 重量

---

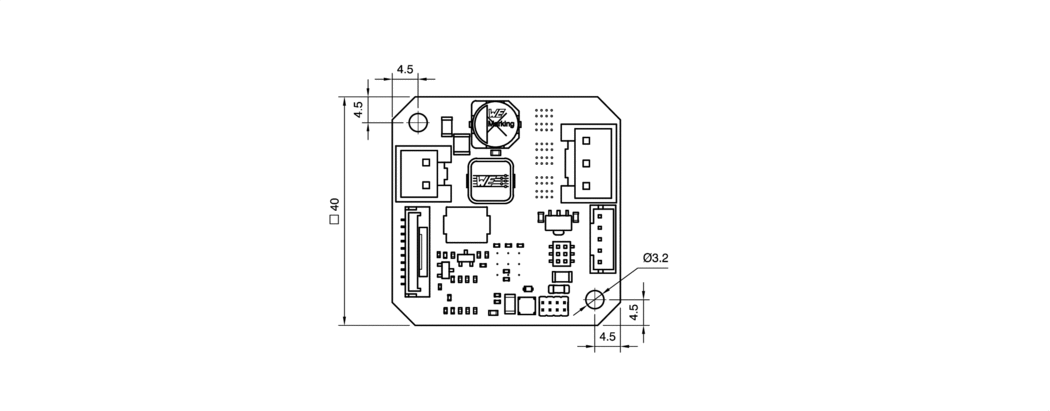

尺寸

3D 2D

请选择下载格式

正在创建中......

下载

CAD

• CSL3-X-W003 (step, 5 MB)

手册

• CSL3 BLDC Controller - Quick Guide (pdf, 295 KB)
• CSL3 Technical-Manual (pdf, 1,020 KB)

证书

• EU-DoC_CSL3.pdf
•

配件

ZK-PHR-5-500	霍尔电缆 0.5 m
ZK-GHR10-500-S-COM	IO/COM 电缆 0.5 m
ZK-RS232-USB-1	转换器线缆 RS232-USB
ZK-VHR-3-500	电源线，0.5 m
ZK-VHR-2-500	电源线，0.5 m
Z-K4700/50	电容器
