SCA5618L4204-L –  带空心轴的步进电机 – NEMA 23

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (3)

技术数据

  • NEMA 23
  • 相电流 4.2 A
  • 转子的转动惯量 480 gcm²
  • 相电感 2.1 mH
  • 机身长度“A” 77.5 mm
  • 尺寸 56 mm
  • 保持转矩 230 Ncm
  • 相电阻 0.55 Ohm
  • 分辨率 1.8 °/步
  • 重量 1.1 kg

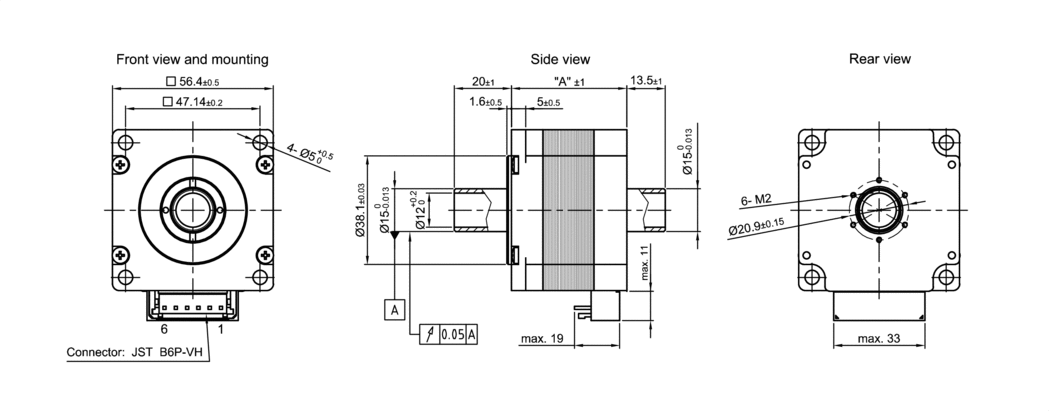

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1.002.004.006.008.0010204060801002004006008001 0002 0004 00000.501.001.502.00
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/199.30rpm
4.2A 24V


 1.64
4.2A 48V


 1.83

下载

CAD
数据表
证书

配件

ZK-VHR-6-300-4 电机电缆 SCA56，SCB56, SCB60, LA56，LSA56，0.3m
